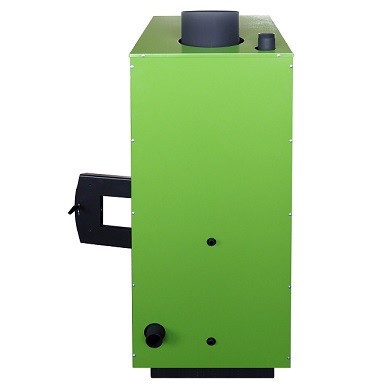

Hot Dragon Bio BC 20 - пеллетный котел
Описание

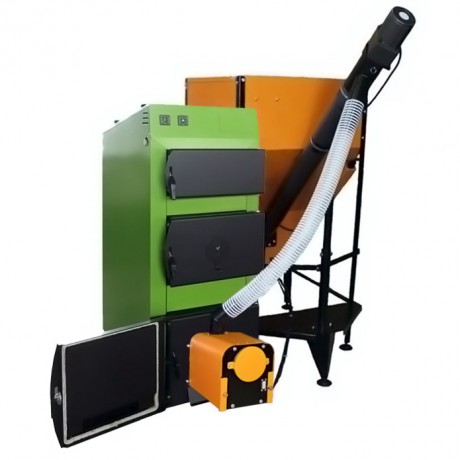

Dragon Bio BC - пеллетный котёл, представляющий собой "тандем" универсального твердотопливного котла Dragon Bio и пеллетной горелки ВС4/35Е (Общемаш).
Это стальной комбинированный котел, способный работать в самых жестких условиях и на пеллетах низкого качества. Котел Dragon Bio BC является отличным решением для пользователей, которым требуется надежный котел для сжигания различных видов топлива в ручном и автоматическом режимах.

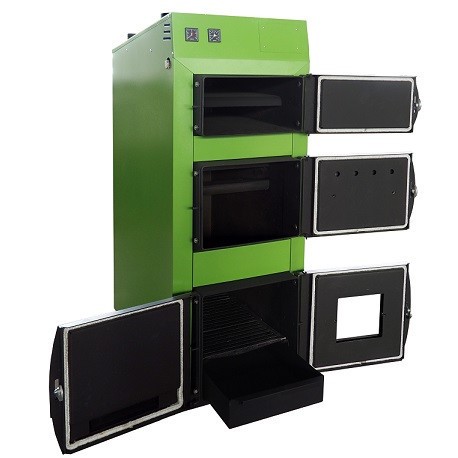

Котел оборудован двумя нижними дверками, открывающимися в разные стороны: одна - глухая, с заслонкой поддувала - для сжигания угля и дров; вторая - с фланцем под пеллетную или жидкотопливную горелку, при установке которой котел работает в автоматическом режиме.
Автоматика котла самостоятельно контролирует процесс горения гранул, регулируя объем подаваемого топлива и воздуха в зависимости от тепловых потерь здания и количества потребляемой горячей воды.
КПД пеллетного котла до 94%. Работа полностью автоматизирована, поэтому постоянного присутствия обслуживающего персонала не требуется. Автоматика управляет работой самого котла, а также системой отопления и горячего водоснабжения всего здания. Дисплей наглядно демонстрирует режимы работы и позволяет оператору легко задавать нужные параметры. Встроены авторозжиг и самоочистка горелки.
Котел выполнен из стали толщиной 5 мм (низколегированная качественная сталь марки 09г2с). Срок службы такого котла - не менее 20 лет, гарантия - 3 года.
Трехходовой горизонтальный теплообменник пластинчатого типа c большой площадью нагрева и низким коэффициентом аэродинамического сопротивления позволяет получить высокий КПД котла (88% - при сжигании дров, угля; до 94% при сжигании пеллет в автоматическом режиме). Конструкция теплообменника и дверец котла обеспечивает легкий доступ ко всем внутренним поверхностям для проведения полной очистки камеры сгорания и конвекционных каналов от продуктов сгорания.
Большой размер загрузочной камеры сгорания позволяет использовать большие неподготовленные дрова, а также осуществлять закладку угля/дров в большом количестве, достигая длительного времени горения закладки. В целях безопасности удаления золы перед чугунными жаропрочными колосниками устанавливается заглушка-отбойник для предотвращения выпадания из котла горящих углей при сжигании твердого топлива.
Регулятор тяги, входящий в комплект котла, позволяет поддерживать в контуре отопления заданную температуру и увеличивает длительность горения закладки твердого топлива. Регулируемая заслонка вторичного воздуха на верхней дверце камеры сгорания позволяет осуществлять дожиг пиролизных газов, выделяемых в процессе горения древесины, тем самым повышая КПД котла.
Котлы мощностью до 35 кВт могут оборудоваться встроенным контуром ГВС для работы котла в режиме обогрева двух контуров.
Варианты исполнения котла:
- Dragon Bio SE - котел с двумя нижними дверками, дымоход сверху
- Dragon Bio SLE - котел с двумя нижними дверками, дымоходом сверху, оборудован вторым контуром ГВС
- Dragon Bio SBE - котел с двумя нижними дверками, дымоход сзади
- Dragon Bio SBLE - котел с двумя нижними дверками, дымоход сзади, оборудован вторым контуром ГВС
(S - стандартное исполнение, E - две нижних дверки, B - дымоход сверху, L - встроенный второй контур ГВС)

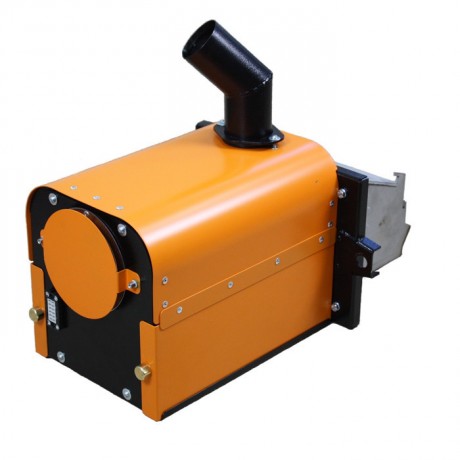

Пеллетная горелка ВС4/35Е (Общемаш) предназначена для сжигания в автоматическом режиме древесных гранул (пеллет) диаметром 6...8 мм в твердотопливных котлах. Пеллетная горелка может быть установлена практически в любой твердотопливный котел или печь, тем самым превращая его в полноценный пеллетный котел.
Пеллетная горелка ВС4/35Е отличается неприхотливостью к качеству топлива. Благодаря встроенной системе автоматической механической очистки колосников, горелка эффективно производит сжигание пеллет низкого качества, а также агропеллет (в том числе использовать пеллетную горелку для сжигания пеллет из лузги овса, гречихи и др). Очистка производится за счет периодически автоматически выдвигаемого поршня, полностью удаляющего остаток горения пеллет (коржи, спекшийся остаток) с колосников горелки.

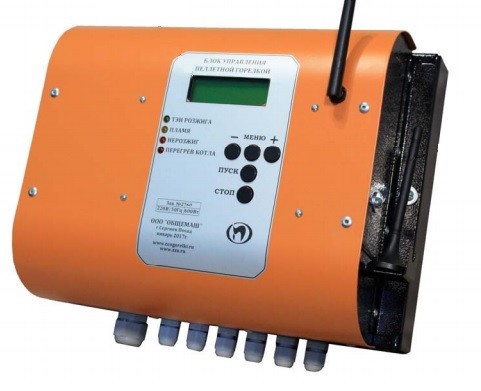

Автоматика горелок ВС4/35Е – для максимально комфортного отопления. Включил - и забыл!
Автоматика горелки обеспечивает следующий функционал:
- авторозжиг пеллет;
- автоматическое поддержание заданной температуры в системе отопления или в помещении (при использовании датчика комнатной температуры);
- возможность дистанционного управления посредством GSM (включение, отключение, настройка и контроль работы горелки с помощью телефона, смартфона, планшета);
- Работа горелки по календарному графику (поддержание разной температуры в зависимости от времени и дня);
- Управление насосом системы отопления и электрокотлом (например, возможен автоматический переход на электрокотел для пользования преимуществами ночного тарифа);
- Работа в режиме плавного подбора мощности («модуляции») – обеспечивает поддержание стабильной температуры в помещении и уменьшения расхода пеллет;
- Работы горелки в режиме «старт-стоп».
Алгоритм работы в этом режиме следующий: «включение горелки - достижение требуемой температуры - отключение - ожидание понижения температуры до заданного значения - включение (повторение цикла)».
Данный режим особо полезен при работе котла в межсезонье - поздней весной, летом или ранней осенью, когда теплопотери помещения меньше минимальной мощности горелки; а также летом – для обогрева контура ГВС. - Автоматический выход в рабочий режим после отключения электричества (независимо от того, продолжилось ли или полностью прекратилось горение за время отключения электричества).
Горелки ВС4/35Е оборудованы системой автоматической механической очистки колосников горелки.
Вопрос требования к качеству пеллет решен!
Горелка имеет систему автоматической механической очистки колосников горелки, благодаря чему, горелка может автономно работать на пеллетах низкого качества - решается проблема с «нагоранием коржей» - большая проблема горелок, не имеющих систему автоочистки.
Благодаря наличию системы автоочистки обслуживание горелки сводится к минимуму и может выполняться 1 раз в 2-4 недели.
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
Диапазон мощности, кВт | 7...20 |
Производство | Россия |
Производитель | Тепловек |
Толщина стали, мм | 5 |
КПД, % | 92 |
Вес | 228 кг |
Самоочистка горелки | Да, автоматическая механическая |
Авторозжиг | Да |
Дист. управление | GSM/Wi-fi |
Отапливаемая площадь | 200 кв. м. |
Емкость бункера | 0 л |
Гарантия, лет | 3 |
Срок службы, лет | 15 |
Максимальная мощность, кВт | 20 |
Основное топливо | Пеллеты |
Резервное топливо | Дрова, Уголь |
Марка стали | 09Г2С |
Объем воды в котле | 56 л |
Максимальное давление, бар | 2 |
Диаметр дымохода, мм | 150 |
Диаметр патрубков подключения | G 2" |
Тип котла | Автоматический пеллетный |
Тип теплообменника | Горизонтальный, Трехходовой |
Тип горелки | Факельная |
Глубина, мм | 810 |
Ширина, мм | 500 |
Высота, мм | 1350 |
Габариты, Г*Ш*В, мм | 810 × 500 × 1350 |
Цвет | зеленый |
Время автономной работы | 14 дней |
Технические характеристики котлов Dragon Bio SE / SLE:
(S - стандартное исполнение, E - две нижних дверки, L - встроенный второй контур ГВС)
Технические характеристики | Ед.изм. | SE 12 / SLE 12 |
SE 17 / SLE 17 |
SE 20 / SLE 20 |
SE 25 / SLE 25 |
SE 30 / SLE 30 |
SE 35 / SLE 35 |
SE 40 | SE 50 |
Средняя производительность | кВт/ч | 12 | 17 | 20 | 25 | 30 | 35 | 40 | 50 |
Отапливаемая площадь, максимальная | м² | 120 | 170 | 200 | 250 | 300 | 350 | 400 | 500 |
Разовая загрузка топлива (влажность 20%) | кг | 46 | 54 | 62 | 69 | 82 | 92 | 108 | 118 |
Объем загрузочной камеры сгорания | л | 66 | 77 | 88 | 98 | 117 | 132 | 154 | 168 |
Длина закладываемых поленьев, макс. | мм | 450 | 450 | 500 | 600 | 700 | 700 | 700 | 700 |
КПД (при сжигании дров влажностью 20%) | % | 88 | |||||||
КПД (при сжигании пеллет) | % | 94 | |||||||
Рабочее давление в системе, максимальное | бар | 1,5 | |||||||
Объем воды в котле | л | 46 / 67 | 51 / 70 | 56 / 84 | 65 / 90 | 71 / 106 | 87 / 114 | 104 | 128 |
Диаметр дымохода | мм | 150 | 200 | ||||||
Минимальная высота дымохода | м | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 9 |
Диаметр присоединения труб отопления | Ду, мм | 50 (2 '') | |||||||
Диаметр присоединения труб ГВС | Ду, мм | 15 (1/2 '') | |||||||
Вес котла | кг | 176 / 196 | 192 / 199 | 228 / 237 | 236 / 243 | 261 / 279 | 292 / 303 | 316 | 356 |
Глубина котла | мм | 810 | 810 | 810 | 865 | 960 | 1065 | 1065 | 1065 |
Ширина котла | мм | 450 | 450 | 500 | 500 | 500 | 500 | 565 | 565 |
Высота котла | мм | 1130 / 1230 | 1350 / 1450 | 1350 / 1450 | 1350 / 1450 | 1350 / 1450 | 1520 / 1620 | 1270 | 1490 |
Технические характеристики котлов Dragon Bio SBE / SBLE:
(S - стандартное исполнение, E - две нижних дверки, B - дымоход сверху, L - встроенный второй контур ГВС)
Технические характеристики | Ед.изм. | SBE 17 / SBLE 17 |
SBE 20 / SBLE 20 |
SBE 25 / SBLE 25 |
SBE 30 / SBLE 30 |
SBE 35 / SBLE 35 |
SBE 40 | SBE 50 | SBE 60 |
Средняя производительность | кВт/ч | 17 | 20 | 25 | 30 | 35 | 40 | 50 | 60 |
Отапливаемая площадь, максимальная | м² | 170 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
Разовая загрузка топлива (влажность 20%) | кг | 54 | 62 | 69 | 82 | 92 | 108 | 118 | 125 |
Объем загрузочной камеры сгорания | л | 77 | 88 | 98 | 117 | 132 | 154 | 168 | 179 |
Длина закладываемых поленьев, макс. | мм | 450 | 500 | 600 | 700 | 700 | 700 | 700 | 700 |
КПД (при сжигании дров влажностью 20%) | % | 88 | |||||||
КПД (при сжигании пеллет) | % | 94 | |||||||
Рабочее давление в системе, максимальное | бар | 1,5 | |||||||
Объем воды в котле | л | 51 / 72 | 56 / 86 | 65 / 90 | 71 / 108 | 88 / 115 | 104 | 128 | 144 |
Диаметр дымохода | мм | 150 | 200 | ||||||
Минимальная высота дымохода | м | 7 | 7 | 8 | 8 | 9 | 9 | 9 | 9 |
Диаметр присоединения труб отопления | Ду, мм | 50 (2 '') | |||||||
Диаметр присоединения труб ГВС | Ду, мм | 15 (1/2 '') | |||||||
Вес котла | кг | 201 / 204 | 233 / 239 | 241 / 247 | 268 / 284 | 296 / 305 | 316 | 360 | 416 |
Глубина котла | мм | 880 | 880 | 980 | 1050 | 1150 | 1150 | 1150 | 1150 |
Ширина котла | мм | 450 | 500 | 500 | 500 | 500 | 565 | 565 | 565 |
Высота котла | мм | 1270 / 1390 | 1270 / 1390 | 1270 / 1390 | 1270 / 1390 | 1270 / 1390 | 1270 | 1490 | 1660 |
Технические характеристики пеллетных горелки ВС4/35Е:
Параметр | ВС4/35Е |
Диапазон мощности горелки, кВт | 4...35 |
Вид топлива | Гранулы (пеллеты) ?6...8мм: древесные, агропеллеты (из лузги подсолнечника, из костры льна, из лузги овса), из торфа и др. |
Напряжение питания, В | 220 |
Потребляемая электрическая мощность, Вт | в режиме розжига - не более 600 Вт, в рабочем режиме - не более 100 Вт. |
Габариты горелки, ВхШхД, мм | 419х365х506 |
Вес горелки, кг | 26 |
Габариты бункера в сборе с блоком управления и податчиком пеллет ШхДхВ, мм | 660х1094х1407 - 270л., 660х1094х1766 - 420л. |
Вес бункера в сборе с блоком управления и податчиком пеллет, кг | 52 - 270л., 62 - 420л. |
Емкость бункера, л | 270/420 |
Давление сжатого воздуха для работы системы пневмоочистки, атм | 2,0…6,0 (зависит от зольности пеллет и химического состава золы) |
Комплектация
Комплект поставки:
- отопительный котел с двойной нижней дверкой под твердое топливо и пеллетную горелку
- пеллетная горелка
- регулятор тяги
- колосниковая решетка
- комплект для чистки котла
- заслонка топки от выпадения углей
- аналоговый термометр
- аналоговый манометр
- тех.паспорт и гарантийный талон
- кран дренажный Ду 15
- кран сбросной Ду 15
Опции: турбулизаторы (повышает КПД котла до 94-95%, снижает температуру дымовых газов до 115 - 130 градусов);
