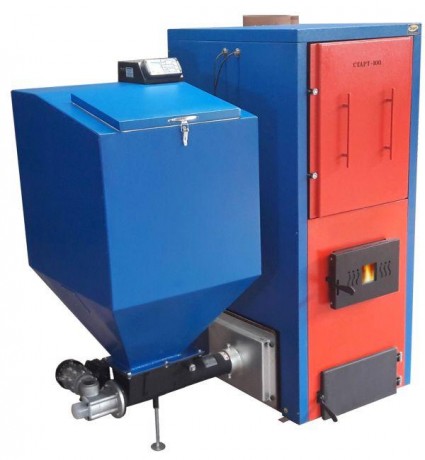

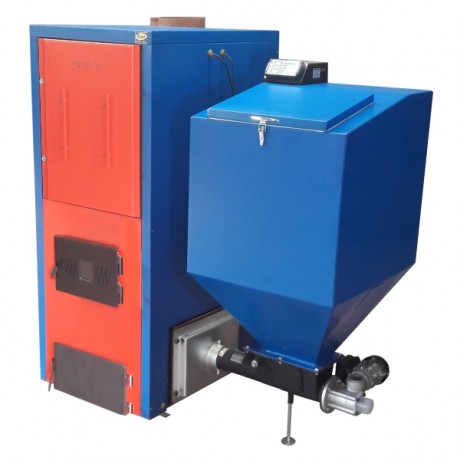

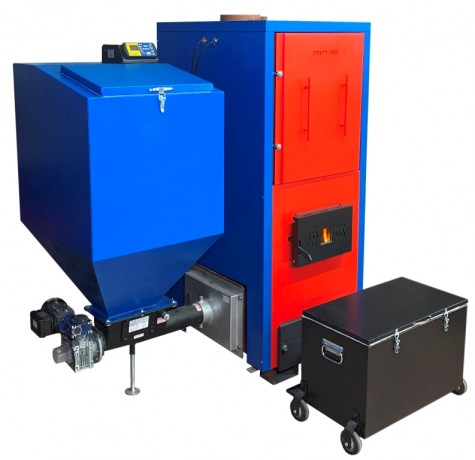

СТАРТ-100-GR - котел пеллетный автоматический
Описание
Пеллетный котел СТАРТ 100-GR – одноконтурный отопительный котел длительного горения с автоматической подачей топлива и авторозжигом.
Отопительные котлы серии «СТАРТ» предназначены для местного водяного отопления жилых и производственных помещений оборудованных системой водяного отопления с естественной или принудительной циркуляцией теплоносителя.
Оснащен чугунной горелкой, бункером и шнековым механизмом.
Возможна эксплуатация с ручной загрузкой.
При работе в ручном режиме необходимо установить колосниковые решетки и сжигать твердое топливо, размещая его на этих колосниках. Блок управления при этом должен быть либо выключен, либо находиться в дежурном режиме.
При работе котла в ручном режиме используются чугунные колосниковые решетки.
Топливо: основной вид топлива - пеллеты (диаметр 6..10мм, длина до 30мм).
Резервное топливо в автоматическом режиме: фракционный каменный уголь (5..25 мм)
Резервное топливо в ручном режиме: дрова, кусковой уголь.
Принцип горения: Верхнее послойное горение

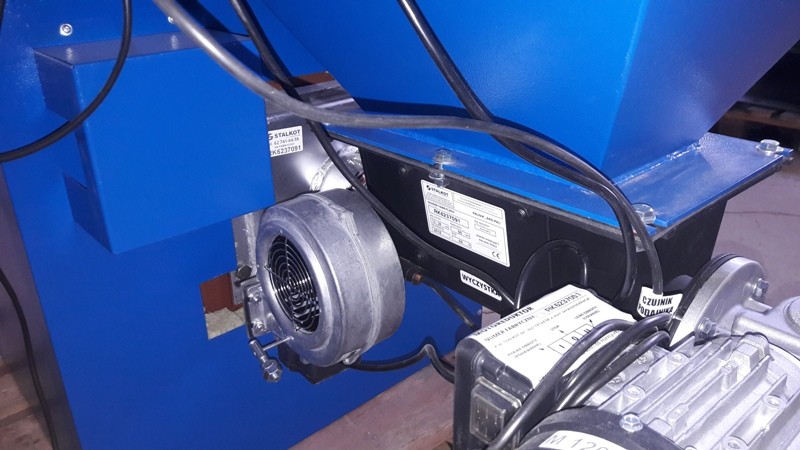

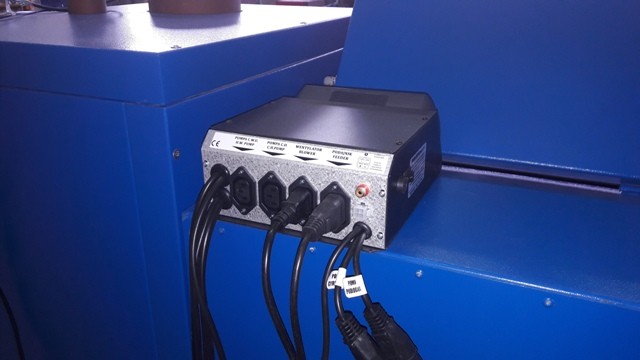

Автоматика: Микропроцессорный блок управления управляет работой котла, вентилятором, системой подачи топлива по информации от датчиков температуры воды в котле.
Блок имеет аварийные датчики температуры, которые выключают котел, если температура теплоносителя будет выше 90oС или если температура механизма подачи топлива начнет расти.
Прочный и надежный шнек для любых пеллет и угля
Спираль шнека - цельнотянутая, выдерживает большие нагрузки и чрезвычайно износоустойчивая. Сломать такой шнек достаточно сложно - ведь он спроектирован для работы с каменным углем и работа с пеллетами для такого шнека - это облегченный режим. Есть защита от поломок при попадании посторонних предметов в шнек (антиблокировка шнека).
Высокоэффективная горелка для любого топлива
Чугунная польская горелка выдерживает работу даже с каменным углем, поэтому она не прогорит. Подача воздуха в зону горения производится в двух уровнях – первичный и вторичный воздух, что позволяет сжигать топливо максимально эффективно. Горелка может быть использована для пеллет любого качества – высокозольные агропеллеты в такой горелке горят без всяких проблем. Правильная настройка обеспечивает самые жесткие требования по экологичности.
Безопасность и защита
Применяется пассивная и активная защита от различных ситуаций, которые могут привести к повреждению оборудования и системы отопления.
Защита бункера от "обратного огня" обеспечивается герметичной конструкцией бункера, установкой датчика температуры шнека, который включает алгоритм принудительного выталкивания топлива из шнека в топку или может быть установлен дополнительный клапан пожаротушения.
Также предусмотрена защита от перегрева выше 90 градусов – эта защита двухуровневая.
Также есть защита от образования конденсата и от размораживания отопления.
Защита от блокировки шнека защищает шнек, редуктор и двигатель от поломок в случае попадания посторонних предметов в топливе, которые могут привести к заклиниванию шнека - имеет базовая механическая защита или опциональная электронная защита.
Удобный доступ для обслуживания котла
Для чистки котла не требуется выполнять полную остановку котла и ждать остывания отопления. Очень чистый процесс чистки котла - переднее обслуживание. Поэтому высокий КПД до 90% пеллетного котла сохраняется в течение всего срока эксплуатации.
Очень простой запуск котла
Розжиг котла производится раз в сезон в ручном режиме. После того, как почистили котел производить ручное разжигание не требуется - достаточно просто включить автоматику котла в автоматический режим. При отключении напряжения питания на срок не более, чем 4 часа - котел также автоматически будет переведен в режим разжигания, но при условии, что температура в котле не опустилась ниже температуры выключения (обычно это 25 градусов). Если же температура опустилась ниже температуры выключения, то требуется нажать кнопку и включить автоматический режим.
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
Диапазон мощности, кВт | 8…100 |
Производство | Россия |
Производитель | СТАРТ |
Толщина стали, мм | 6 |
КПД, % | 91 |
Вес | 840 кг |
Срок автономной работы | до 5 суток |
Самоочистка горелки | Да |
Авторозжиг | Да |
Дист. управление | Опция: GSM-модуль |
Отапливаемая площадь | 1000 кв. м. |
Емкость бункера | 400 л |
Гарантия, лет | 2 |
Срок службы, лет | 15 |
Максимальная мощность, кВт | 100 |
Основное топливо | Пеллеты |
Резервное топливо | Дрова, Уголь |
Марка стали | 09Г2С |
Объем воды в котле | 192 л |
Максимальное давление, бар | 1.5 |
Диаметр дымохода, мм | 219 |
Диаметр патрубков подключения | G 2" |
Тип котла | Автоматический пеллетный |
Тип теплообменника | Водотрубный, Трехходовой |
Тип горелки | Ретортная |
Глубина, мм | 930 |
Ширина, мм | 1600 |
Высота, мм | 1700 |
Габариты, Г*Ш*В, мм | 930 × 1600 × 1700 |
Цвет | синий, красный |
Модель котла | СТАРТ-20-GR | СТАРТ-30-GR | СТАРТ-35-GR | СТАРТ-50-GR | СТАРТ-100-GR |
Номинальная тепловая мощность, кВт | настраивается от 3 до 20 | настраивается от 3 до 30 | настраивается от 4 до 35 | настраивается от 5 до 50 | настраивается от 8 до 100 |
Диапазон установки температуры, ºС | 40-80 | ||||
Мощность электрокотла, кВт | 9 (три ступени по 3кВт), встроен | 9 (три ступени по 3кВт), встроен | 9 (три ступени по 3кВт), встроен | 18 (шесть ступеней по 3кВт), встроен | - |
КПД, % | 89 | 90 | 90 | 90 | 91 |
Тип теплообменника | 3-х ходовой съем тепла, турбулизаторы в комплекте | 4-х ходовой съем тепла, турбулизаторы в комплекте | 4-х ходовой съем тепла, турбулизаторы в комплекте | 5-х ходовой съем тепла, турбулизаторы в комплекте | 4-х ходовой съем тепла, турбулизаторы в комплекте |
Тип горелки | ретортная, чугунная, двухуровневая подача воздуха | ретортная, чугунная, двухуровневая подача воздуха | ретортная, чугунная, двухуровневая подача воздуха | ретортная, чугунная, двухуровневая подача воздуха | ретортная, чугунная, двухуровневая подача воздуха |
Шнек подачи топлива | жесткий, диаметр 85мм, 6-8 мм толщина спирали | жесткий, диаметр 85мм, 6-8 мм толщина спирали | жесткий, диаметр 85мм, 6-8 мм толщина спирали | жесткий, диаметр 85мм, 6-8 мм толщина спирали | жесткий, диаметр 85мм, 6-8 мм толщина спирали |
Объем бункера пеллет, литров | 200/ (300, 400 или 600 - за доплату) | 300 (400 или 600 - за доплату) | 300 (400 или 600 - за доплату) | 400 (600 - за доплату) | 400 (700 - за доплату) |
Основное топливо | пеллеты (древесные, агро, торфяные) диаметр 6-10мм, длина до 50мм максимальная влажность 10% температура плавления золы не менее 1200ºС | ||||
Резервное топливо для автоматического режима | каменный уголь 26-29 МДж фракция до 25мм максимальная влажность 10% зольность до 12% содержание угольной мелочи до 15% температура плавления золы не менее 1200ºС | ||||
Резервное топливо для ручной загрузки | дрова длиной до 40 см уголь кусковой до 150мм | дрова длиной до 40 см уголь кусковой до 150мм | дрова длиной до 50 см уголь кусковой до 150мм | дрова длиной до 50 см уголь кусковой до 150мм | дрова длиной до 60 см уголь кусковой до 150мм |
Расход топлива, кг/час | 0,64-4,26 (для пеллет калорийностью 4500 ккал) 0,68-4,56 (для пеллет калорийностью 4200 ккал) 0,75-5,04 (для пеллет калорийностью 3800 ккал) | 0,64-6,39 (для пеллет калорийностью 4500 ккал) 0,68-6,84 (для пеллет калорийностью 4200 ккал) 0,75-7,56 (для пеллет калорийностью 3800 ккал) | 0,85-7,45 (для пеллет калорийностью 4500 ккал) 0,91-7,98 (для пеллет калорийностью 4200 ккал) 1,00-8,82 (для пеллет калорийностью 3800 ккал) | 1,06-10,64 (для пеллет калорийностью 4500 ккал) 1,14-11,40 (для пеллет калорийностью 4200 ккал) 1,26-12,60 (для пеллет калорийностью 3800 ккал) | 1,70-21,28 (для пеллет калорийностью 4500 ккал) 1,82-22,80 (для пеллет калорийностью 4200 ккал) 2,02-25,20 (для пеллет калорийностью 3800 ккал) |
Средняя температура дымовых газов, °С | 180 | 165 | 135 | 145 | 180 |
Автоматика | цифровой контроллер TIGRA | ||||
Управлением бойлером ГВС | да, есть режим приоритета бойлера | ||||
Управление основным насосом отопления | да | ||||
Управление насосом рециркуляции | да | ||||
Управление насосом теплого пола | да | ||||
Подключение комнатного термостата | предусмотрено | ||||
Подключение GSM модуля | предусмотрено | ||||
Защита от заклинивания шнека | механическая - встроенная электронная - опционально | ||||
Защита шнека от обратного огня | три системы защиты | ||||
Защита от перегрева | да | ||||
Защита от образования конденсата | да | ||||
Защита от размораживания ("антимороз") | да | ||||
Летний режим | да | ||||
Максимальное давление, атм | 1,5 | ||||
Объем теплоносителя, л | 75 | 82 | 92 | 183 | 192 |
Теплоноситель (тип) | вода, антифриз (этиленгликоль, пропиленгликоль) | ||||
Диаметр дымовой трубы, мм | 150 или 160 | 220 | |||
Рекомендуемая высота дымовой трубы, м | 5-6 | 7-8 | 9-10 | ||
Размер патрубка воды | 2" (наружная резьба) | ||||
Толщина внутренних/внешних стенок котла, мм | 6 | ||||
Высота | 1100 | 1400 | 1400 | 1565 | 1700 |
Ширина | 1150 | 1150 | 1150 | 1340 | 1600 |
Глубина | 660 | 660 | 760 | 757 | 930 |
Масса нетто, кг | 340 | 425 | 455 | 620 | 840 |
Объем зольного ящика, л | 7 | 7 | 9 | 16 | 23 |
Потребляемая электрическая мощность, Вт | 160 (максимальный режим), 75 (в среднем) | 180 (максимальный режим), 100 (в среднем) | 260 (максимальный режим), 170 (в среднем) |
Комплектация
- котел с установленной дверкой теплообменника - 1 шт.;
- чугунные колосники - 1 компл.;
- топочная дверка со стеклянной вставкой - 1 шт.;
- дверка зольника - 1 шт.;
- гильзы для установки датчиков - 2 шт.;

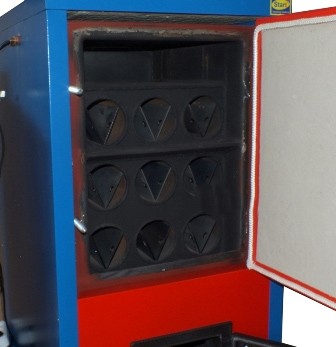

- турбулизаторы (СТАРТ-20-GR – 6 шт., СТАРТ-30/35/50-GR – 10 шт., СТАРТ-100-GR – 18 шт) - 1 компл.;
- теплоизоляционные панели - 1 компл.;
- механизм подачи топлива - 1 шт.;
- топливный бункер - 1 шт.;
- блок управления - 1 шт.;
- вентилятор наддува - 1 шт.;
- ящик для золы (2шт для СТАРТ-30-GR-V2) - 1 шт.;
- комплект для сборки - саморез 4,2х75мм (17 шт), болт+гайка М12 (4 шт.) - 1 компл.;
- руководство по эксплуатации - 1 шт.;
- электрические ТЭНы (напряжение 220В) + крышка синяя (не все модели) - 1 компл.
