Hot Dragon Plus 150 Ceramic - пеллетный котел
Профессиональная консультацияБесплатный расчёт мощности котла и ежемесячных затрат на отопление
Техническая поддержкаСвоевременная техническая и информационная поддержка как в течение гарантийного срока, так и после него
Описание
Dragon Plus - это пеллетный котел, способный работать в самых жестких условиях и на пеллетах низкого качества.
Основу котла Dragon Plus (60 и 100 кВт) составляет твердотопливный котел Dragon AUTO в сочетании с автоматической пеллетной горелкой «Терминатор».
Топливо
Основным видом топлива для котлов Dragon Plus являются пеллеты. В базовой комплектации котел также позволяет сжигать дрова, уголь, опилки, торфяные брикеты.

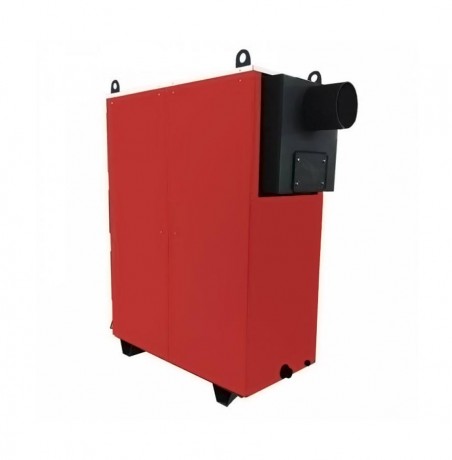

Конструкция котла
Котел имеет многоходовой горизонтальный теплообменник с большой площадью теплопередающих поверхностей и низким коэффициентом аэродинамического сопротивления, что позволяет получить высокий КПД котла (до 88% на дровах, до 92% на угле, до 94% на пеллетах).
Котел изготовлен из листовой стали 09г2с (низколегированная сталь толщиной 5 мм выдерживает влияние широкого диапазона температур в условиях многолетних нагрузок и различных деформаций, не теряя пластичности), позволяет увеличить срок службы котла (более 20 лет).
Конструкция котла позволяет осуществлять стопроцентную чистку теплообменника, камеры сгорания и конвекционных каналов. Благодаря большому размеру камеры сгорания загрузка топлива осуществляется в большом количестве, в результате чего время между закладками возрастает и котел требует редкого обслуживания.

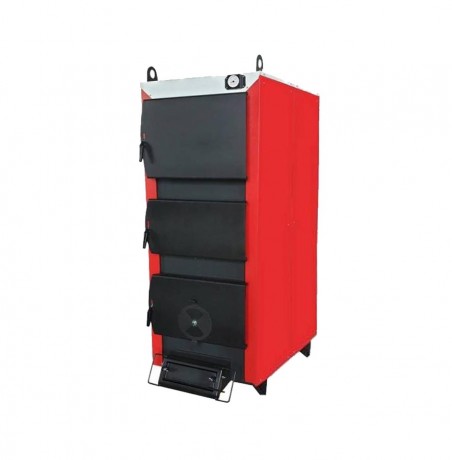

Дверцы котла выполнены для максимального удобства розжига, загрузки топлива и удаления продуктов сгорания. Верхняя часть камеры сгорания имеет удобную дверцу, которая позволяет загружать поленья размером до 250 мм в диаметре и длиной до 1000 мм. Котел снабжен водонаполненными трубами - колосниками, которые увеличивают площадь теплообмена, КПД и срок службы. Облицовочные панели, установленные на поверхности водяной рубашки, устраняют потери тепла. Панели изготовлены в виде эстетичных стальных пластин, покрытых порошковой краской с высокой антикоррозийной устойчивостью.
Неприхотливая пеллетная горелка
Пеллетная горелка «Терминатор-Керамик» (AIR Pellet Ceramic) - автоматическая горелка факельного типа, предназначенная для работы на пеллетах (топливных гранулах), главное преимущество которой - наличие уникального механизма подвижных самоочищающихся колосников. Подвижный механизм постоянно перемещает порцию горящих пеллет, способствую полному сгоранию топлива и удалению золы, тем самым решая распространенную проблему "спекания" низкокачественных древесных пеллет или агропеллет. Благодаря такому механизму пеллетная горелка «Терминатор-Керамик (AIR Pellet Ceramic)» подходит для пеллет из лузги подсолнечника, овса, гречихи, агропеллет и низкокачественных древесных пеллет.
Горелка обладает высокими экологическими показателями, низкой эмиссией дымовых газов и низким энергопотреблением. Автоматика позволяет наиболее эффективно использовать топливо, автоматически подстраивая работу горелки под требования системы отопления. Автоматика имеет функцию PID-регулирования (алгоритм плавного подбора мощности), горелка может работать как по температуре теплоносителя системы отопления, так и по комнатной температуре (с комнатным термостатом). Кроме того, автоматика управляет работой насоса системы отопления и насоса контура ГВС.
Преимущества и функционал горелки «Терминатор-Керамик (AIR Pellet Ceramic)»:
- авторозжиг;
- автоматическая функция механической очистки колосников
- работает на пеллетах с высокой остаточной зольностью (до 5-7 %);
- регулирование пламени с автоматическим подбором мощности, по температуре теплоносителя и дымовых газов;
- низкая тепловая инерция;
- низкое потребление энергии;
- контроль температуры корпуса горелки, для достижения максимального уровня безопасности;

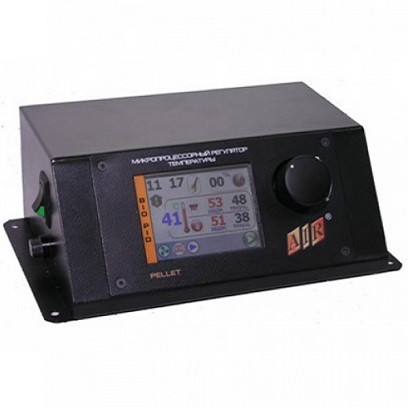

- профессиональный контроллер управления с цветным дисплеем;
- автозапуск при потере напряжения с последующим возобновлением работы;
- сохранение текущих настроек режима работы;
- сокращение выбросов газа CO - до уровня 200 ppm;
- КПД > 95%
Высокая автоматизация и безопасность процесса горения

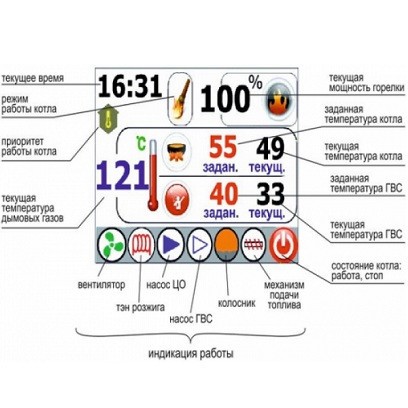

Работа котла полностью автоматизирована, поэтому постоянного присутствия обслуживающего персонала не требуется. Автоматика самостоятельно контролирует процесс горения, регулируя объем подаваемого топлива и воздуха в зависимости от тепловых потерь здания и количества потребляемой горячей воды. Автоматика управляет не только работой самого котла, а также системой отопления и горячего водоснабжения всего здания. Дисплей наглядно демонстрирует режимы работы и позволяет оператору легко задавать нужные параметры. В пеллетных котлах Dragon Plus встроены функции авторозжига и самоочистки горелки. Регулятор тяги обеспечивает постоянную температуру в контуре отопления при работе котла. Термометр, установленный на панели котла, позволяет следить за температурой воды в контуре отопления. Конструкция теплообменника препятствует отложению нагара, что существенно сокращает время на обслуживание котла.
В комплект поставки входит: котел, пеллетная горелка с блоком автоматики и шнеком, бункер с поворотным оголовком (может быть расположен как справа так и слева от котла), различного объема от 200 до 1700 л. в зависимости от мощности котла, что позволит котлу работать автономно от нескольких дней до нескольких месяцев.
Срок службы котла до 20 лет. Гарантия на котел - 3 года, на пеллетную горелку - 1 год.
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
| Диапазон мощности, кВт | 45...150 |
| Производство | Россия |
| Производитель | Тепловек |
| Толщина стали, мм | 5 |
| КПД, % | 92 |
| Вес | 1150 кг |
| Самоочистка горелки | Да, автоматическая механическая |
| Авторозжиг | Да |
| Дист. управление | Wi-Fi |
| Отапливаемая площадь | 1500 кв. м. |
| Емкость бункера | 0 л |
| Гарантия, лет | 3 |
| Срок службы, лет | 15 |
| Максимальная мощность, кВт | 150 |
| Основное топливо | Пеллеты |
| Резервное топливо | Дрова, Уголь |
| Марка стали | 09Г2С |
| Объем воды в котле | 610 л |
| Максимальное давление, бар | 1 |
| Диаметр дымохода, мм | 273 |
| Диаметр патрубков подключения | G 3" |
| Тип котла | Автоматический пеллетный |
| Тип теплообменника | Горизонтальный, Трехходовой |
| Тип горелки | Факельная |
| Глубина, мм | 1995 |
| Ширина, мм | 875 |
| Высота, мм | 1975 |
| Габариты, Г*Ш*В, мм | 1995 × 875 × 1975 |
| Цвет | красный |
| Время автономной работы | 14 дней |
Технические характеристики котлов Dragon Plus Ceramic:
| Параметры | Ед изм | КR-100 | КR-130 | КR-150 | КR-180 | КR-200 |
| Теплопроизводительность номинальная | кВт | 100 | 130 | 150 | 180 | 200 |
| Максимальное рабочее давление | бар | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Максимальная температура воды на выходе | °С | 95 | 95 | 95 | 95 | 95 |
| Минимальная температура на входе воды в котел | °С | 60 | 60 | 60 | 60 | 60 |
| Длина максимальная, А | мм | 1790 | 1870 | 1995 | 1995 | 1995 |
| Длина, Г | мм | 1300 | 1300 | 1430 | 1430 | 1430 |
| Ширина, В | мм | 690 | 850 | 875 | 1035 | 1115 |
| Высота максимальная, Н | мм | 1835 | 1875 | 1975 | 1975 | 1975 |
| Высота до патрубка выхода дымовых газов Б | мм | 1635 | 1605 | 1705 | 1685 | 1685 |
| Патрубок выхода дымовых газов, Dнаружный | мм | 219 | 273 | 273 | 310 | 310 |
| Вход теплоносителя, d4 | мм | Ду50 | Ду80 | Ду80 | ДУ80 | Ду80 |
| Выход теплоносителя, d1 | мм | Ду50 | Ду80 | Ду80 | Ду80 | Ду80 |
| Защитная линия d2 | мм | Ду25** | Ду25 | Ду25 | Ду25 | Ду25 |
| Вес котла | кг | 850 | 1000 | 1150 | 1300 | 1400 |
| Объем теплоносителя | л | 268 | 300 | 610 | 805 | 865 |
| Объем камеры сгорания | л | 390 | 514 | 560 | 755 | 825 |
| Температура дымовых газов на выходе из котла не более | °С | 270 | 270 | 270 | 270 | 270 |
| КПД котла | % | 92 | 92 | 92 | 92 | 92 |
| * Полезная высота дымовой трубы (от входа в дымоход) min | м | 10 | 10 | 11 | 11 | 12 |
Технические характеристики Air Pellet Ceramic:
| Параметр | Air Pellet Ceramic 150 кВт |
| Максимальная тепловая мощность: | 150 кВт |
| Минимальная тепловая мощность: | 80 кВт |
| Модуляция мощности: | 5-100% |
| Напряжение питания: | 230 В ±10% |
| 50 Гц | |
| Тип топлива: | Гранулированная пеллета |
| DIN Plus | |
| 6-8 мм | |
| Система автоматической очистки: | Механическая |
| Подвижный колосник | |
| Наружный диаметр засыпной горловины горелки: | 65,55 мм |
| Минимальное разрежение в топке: | 20 Па |
| Уровень шума: | 50 Дб (А) |
| Вес горелки: | 70 кг |
| Максимальная потребляемая мощность в режиме розжига: | 900 Вт |
| Максимальная потребляемая мощность в режиме работы: | 130 Вт |
| Степень защиты: | IP 40 |
Комплектация
- Котёл;
- Пеллетная горелка Терминатор-Керамик (AIR Pellet Ceramic);
- Блок управления пеллетной горелкой с цветным дисплеем;
- Шнек для подачи подачи пеллет;
- Пеллетный бункер;
- Комплект турбулизаторов (повышает КПД котла до 94-95%, снижает температуру дымовых газов до 115 - 130 градусов);
- Комплект для чистки котла.
