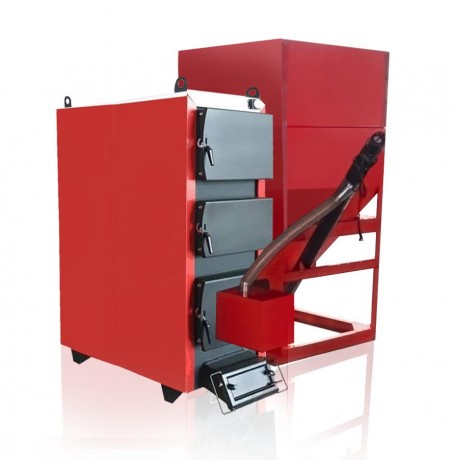

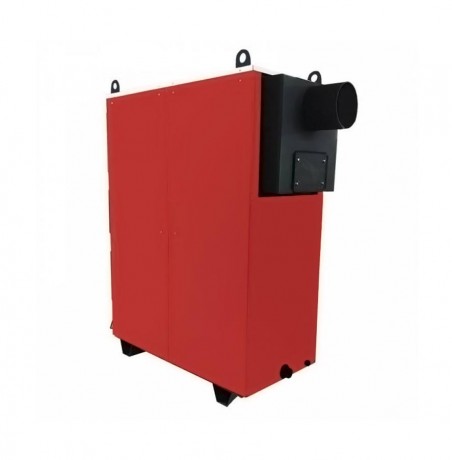

Hot Dragon Plus 130 - котел пеллетный автоматический
Описание
Dragon Plus - это пеллетный котел, способный работать в самых жестких условиях и на пеллетах низкого качества.
Основу котла Dragon Plus (60 и 100 кВт) составляет твердотопливный котел Dragon AUTO в сочетании с автоматической пеллетной горелкой «Терминатор».
Топливо
Основным видом топлива для котлов Dragon Plus являются пеллеты. В базовой комплектации котел также позволяет сжигать дрова, уголь, опилки, торфяные брикеты.
Конструкция котла
Котел имеет многоходовой горизонтальный теплообменник с большой площадью теплопередающих поверхностей и низким коэффициентом аэродинамического сопротивления, что позволяет получить высокий КПД котла (до 88% на дровах, до 92% на угле, до 94% на пеллетах).
Котел изготовлен из листовой стали 09г2с (низколегированная сталь толщиной 5 мм выдерживает влияние широкого диапазона температур в условиях многолетних нагрузок и различных деформаций, не теряя пластичности), позволяет увеличить срок службы котла (более 20 лет).
Конструкция котла позволяет осуществлять стопроцентную чистку теплообменника, камеры сгорания и конвекционных каналов. Благодаря большому размеру камеры сгорания загрузка топлива осуществляется в большом количестве, в результате чего время между закладками возрастает и котел требует редкого обслуживания.

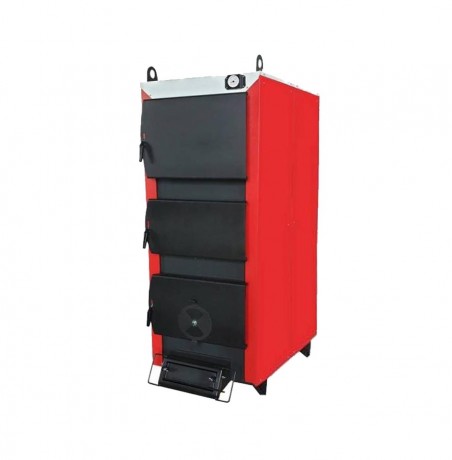

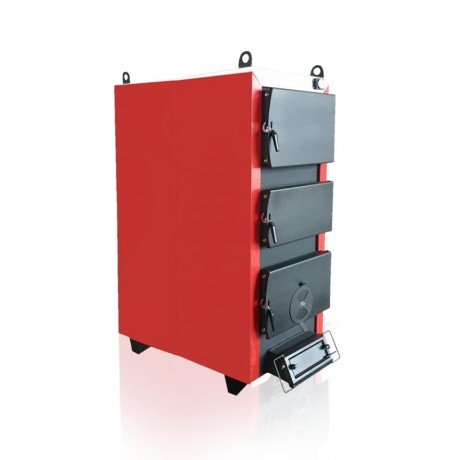

Дверцы котла выполнены для максимального удобства розжига, загрузки топлива и удаления продуктов сгорания. Верхняя часть камеры сгорания имеет удобную дверцу, которая позволяет загружать поленья размером до 250 мм в диаметре и длиной до 1000 мм. Котел снабжен водонаполненными трубами - колосниками, которые увеличивают площадь теплообмена, КПД и срок службы. Облицовочные панели, установленные на поверхности водяной рубашки, устраняют потери тепла. Панели изготовлены в виде эстетичных стальных пластин, покрытых порошковой краской с высокой антикоррозийной устойчивостью.
Неприхотливая пеллетная горелка
Котел Dragon Plus оснащен пеллетной горелкой «Терминатор». Это автоматическая горелка факельного типа с уникальным механизмом самоочистки колосников. Подвижный механизм (так называемый "чистик") перемешивает порцию горящих пеллет, способствуя полному сгоранию топлива и удалению золы, тем самым решая распространенную проблему "спекания" низкокачественных древесных пеллет или агропеллет. Благодаря такому механизму пеллетная горелка «Терминатор» подходит для пеллет из лузги подсолнечника, овса, гречихи, агропеллет и низкокачественных древесных пеллет. Горелка обладает высокими экологическими показателями, низкой эмиссией дымовых газов и низким энергопотреблением.
Преимущества и функционал горелки «Терминатор»:
- Авторозжиг;
- Регулирование пламени с автоматическим подбором мощности, по температуре теплоносителя и дымовых газов;
- Низкая тепловая инерция;
- Низкое потребление энергии;
- Контроль температуры корпуса горелки для достижения максимального уровня безопасности;
- Режим «Волна», позволяющий избежать хлопков в топке котла при запуске;
- AUTOSTART при потере напряжения;
- Сохранение текущих настроек режима работы;
- Сокращение выбросов газа CO - до уровня 200 ppm;
- Автоматическая функция механической очистки колосников.
Высокая автоматизация и безопасность процесса горения

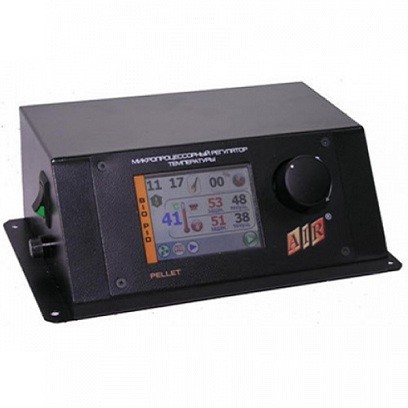

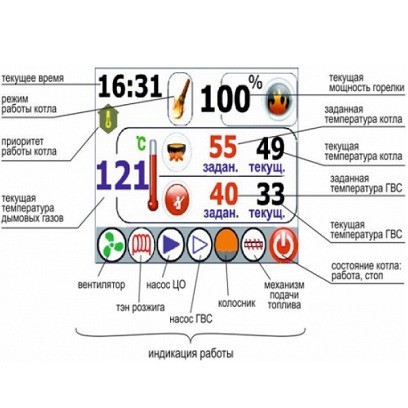

Работа котла полностью автоматизирована, поэтому постоянного присутствия обслуживающего персонала не требуется. Автоматика самостоятельно контролирует процесс горения, регулируя объем подаваемого топлива и воздуха в зависимости от тепловых потерь здания и количества потребляемой горячей воды. Автоматика управляет не только работой самого котла, а также системой отопления и горячего водоснабжения всего здания. Дисплей наглядно демонстрирует режимы работы и позволяет оператору легко задавать нужные параметры. В пеллетных котлах Dragon Plus встроены функции авторозжига и самоочистки горелки. Регулятор тяги обеспечивает постоянную температуру в контуре отопления при работе котла. Термометр, установленный на панели котла, позволяет следить за температурой воды в контуре отопления. Конструкция теплообменника препятствует отложению нагара, что существенно сокращает время на обслуживание котла.
В комплект поставки входит: котел, пеллетная горелка с блоком автоматики и шнеком, бункер с поворотным оголовком (может быть расположен как справа так и слева от котла), различного объема от 200 до 1700 л. в зависимости от мощности котла, что позволит котлу работать автономно от нескольких дней до нескольких месяцев.
Срок службы котла до 20 лет. Гарантия на котел - 3 года, на пеллетную горелку - 1 год.
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
Диапазон мощности, кВт | 45...130 |
Производство | Россия |
Производитель | Тепловек |
Толщина стали, мм | 5 |
КПД, % | 92 |
Вес | 1000 кг |
Самоочистка горелки | Да, автоматическая механическая |
Авторозжиг | Да |
Дист. управление | Wi-Fi |
Отапливаемая площадь | 1300 кв. м. |
Емкость бункера | 0 л |
Гарантия, лет | 3 |
Срок службы, лет | 15 |
Максимальная мощность, кВт | 130 |
Основное топливо | Пеллеты |
Резервное топливо | Дрова, Уголь |
Марка стали | 09Г2С |
Объем воды в котле | 300 л |
Максимальное давление, бар | 1 |
Диаметр дымохода, мм | 273 |
Диаметр патрубков подключения | G 3" |
Тип котла | Автоматический пеллетный |
Тип теплообменника | Горизонтальный, Трехходовой |
Тип горелки | Факельная |
Глубина, мм | 1870 |
Ширина, мм | 850 |
Высота, мм | 1875 |
Габариты, Г*Ш*В, мм | 1870 × 850 × 1875 |
Цвет | красный |
Время автономной работы | 14 дней |
Технические характеристики котлов Dragon Plus:
Наименование параметра |
Dragon Plus 15 |
Dragon Plus 20 |
Dragon Plus 25 |
Dragon Plus 30 |
Dragon Plus 40 |
Dragon Plus 50 |
Dragon Plus 60 |
Dragon Plus 80 |
Dragon Plus 150 |
Dragon Plus 300 |
|
Пеллетная горелка | Терминатор 15 |
Терминатор 36 |
Терминатор 75 |
Терминатор 150 |
Терминатор 300 |
||||||
Тепловая мощность горелки (регулируемая) кВт | 2...15 | 9...36 | 30...80 | 45...150 | 100...300 | ||||||
Напряжение питания, В | 220 | ||||||||||
Потребляемая электрическая мощность, Вт |
-на режиме розжига -325 -на рабочем режиме - 5...35 |
-на режиме розжига -700 -на рабочем режиме - 5...85 |
-на режиме розжига -700 -на рабочем режиме - 10..155 |
||||||||
Габариты горелки ВхШхД, мм | 294х220х474 | 305х254х565 | 305х254х565 | 220х242х711 | |||||||
Вес горелки, кг | 11 | 12 | 17 | 19 | 35 | ||||||
Габариты бункера
|
Ш,мм Д,мм В,мм |
572 872 1172 |
572 872 1610 |
1016 1016 1465 |
1016 1016 1970 |
1016 1016 2475 |
|||||
Вес бункера, кг | 35 | 47 | 75 | 95 | 135 | ||||||
Емкость бункера | 200 | 350 | 700 | 1200 | 1700 | ||||||
Вид используемого топлива: -основное топливо -резервное топливо |
- пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа, ?6...8 мм - дрова (влажность 20%), брикеты, уголь |
||||||||||
КПД (не менее), % - при работе на пеллетах - при работе на дровах и угле |
94 88 |
||||||||||
Объем воды в теплообменнике, л. | 56 | 65 | 71 | 87 | 104 | 128 | 141 | 165 | 820 | 820 | |
Максимальное допустимое рабочее давление, бар | 1,5 | ||||||||||
Размер патрубков подключения, «резьба» | G 2" | ||||||||||
Требуемый диаметр подключения дымохода, мм | 150 | 200 | |||||||||
Габаритные размеры котла |
Г,мм Ш,мм В,мм |
830 500 1350 |
870 500 1350 |
970 500 1350 |
1070 500 1350 |
1070 560 1350 |
1150 560 1450 |
1150 560 1610 |
1150 640 1615 |
1350 1330 2070
|
|
Масса котла (не более), кг | 211 | 225 | 253 | 284 | 308 | 348 | 408 | 450 | 900 | ||
Максимальная длина сжигаемых поленьев, мм | 450 | 500 | 600 | 700 | 1000 | ||||||
Назначенный срок службы | Не менее 15 лет |
Комплектация
- Котёл;
- Пеллетная горелка;
- Блок управления пеллетной горелкой с цветным дисплеем;
- Шнек для подачи подачи пеллет;
- Пеллетный бункер;
- Комплект турбулизаторов (повышает КПД котла до 94-95%, снижает температуру дымовых газов до 115 - 130 градусов);
- Комплект для чистки котла.
