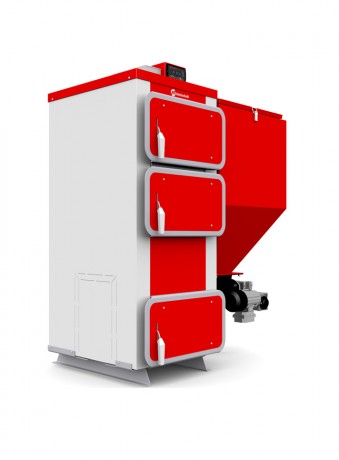

Heiztechnik Q Eko 75 Lux - котел угольный (пеллетный) автоматический
Описание
Описание и назначение
Котел угольно-пеллетный автоматический Heiztechnik Q Eko Lux является стальным водогрейным котлом с автоматической подачей топлива и воздуха, предназначенным для отопления различных жилых, производственных, складских, офисных помещений площадью от 300 до 1200м2, а также для нагрева бытовой горячей воды (ГВС) для бытовых нужд при помощи бойлеров косвенного нагрева.Сжигание топлива осуществляется с помощью автоматической системы подачи топлива на ретортной горелке, с автоматической подачей воздуха в зону горения с помощью наддувного вентилятора, либо в камере для ручного сжигания топлива. Управление котлом осуществляется при помощи микропроцессорного контроллера.
Котел изготовлен из высококачественной жаропрочной котловой стали толщиной 5 мм. Дымогарный трубчатый теплообменник котла Q Eko с большой площадью теплообмена позволяет получить высокий КПД сжигания угля - 90%. Котел оборудован удобными широкими дверцами для комфортного обслуживания котла.
C 2019 года все автоматические котлы Heiztechnik выпускаются в базовой комплектации с подготовкой под систему автоматического золоудаления: котёл имеет больший объем зольной камеры, зольного ящика, а также сбоку котла изготовлен фланец для дальнейшего монтажа системы золоудаления. Такое решение позволяет пользователю автоматизировать золоудаление или сразу, при покупке котла, или в дальнейшем.
Базовый контроллер - Logic 600.

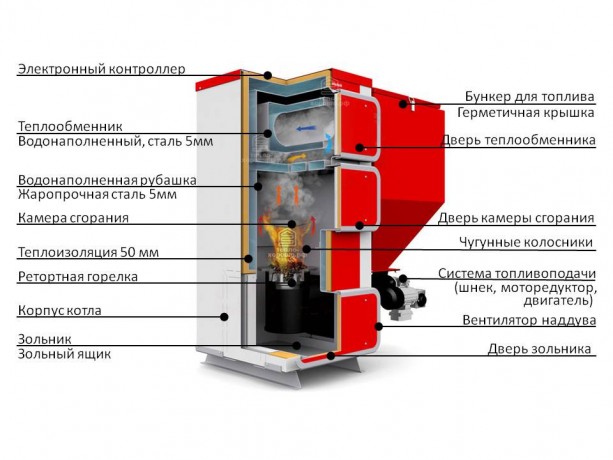

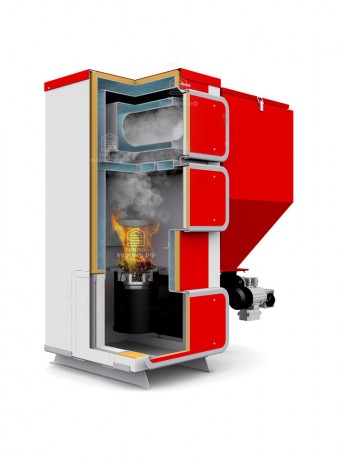

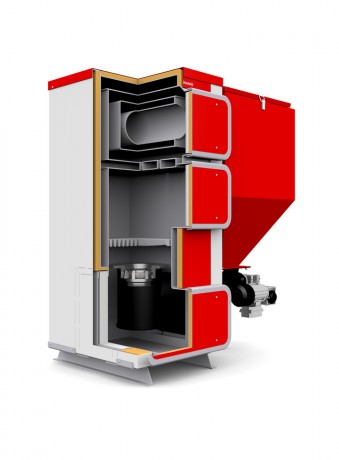

Строение автоматического котла Heiztechnik
Универсальность котла - работа на разных видах топлива
Котел предназначен для сжигания в автоматическом режиме бурого или каменного угля фракции 5...25мм "эко-горошек" (в т.ч.с высоким содержанием угольной пыли, штыба), а также пеллет.
В ручном режиме при установке чугунных колосников возможно сжигание твердого топлива: дров, угля, брикетов.
Долгое время автономной работы - от 3 до 20 суток без обслуживания и контроля
Время автономной работы котла в автоматическом режиме: от 3 до 7 суток - в стандартной комплектации; 1-3 недели - при комплектации котла дополнительными опциями, такими как система автоматического золоудаления, увеличенный бункер.
Время горения закладки при работе котла в режиме ручной загрузки составляет 8...12 часов. Для работы в ручном режиме дополнительно приобретаются чугунные колосники.
Тип горелки - под любые цели
Котел может быть укомплектован 3 видами горелок:
Автоматика котла решает все задачи
В стандартной комплектации котел оснащается электронным контроллером HT-Heiztechnik Logic 600, обеспечивающим следующий функционал:
- подача топлива и воздуха в зону горения,
- поддержание заданной температуры в системе отопления или помещении,
- управление работой двух насосов системы отопления.
Для автоматизированного управления процессами горения, подачей топлива и воздуха, розжигом и поддержанием тления, набором и поддержанием заданной температуры в котле, а также для обеспечения безопасности, применяются контроллеры Heiztechnik Logic. Контроллер управляет работой горелки, подачей топлива, наддувом воздуха, обеспечивает безопасную работу котла. В комплект котла включен многофункциональный контроллер Heiztechnik Logic 640, на выбор предлагаются другие модели контроллеров, обладающие расширенным набором функций, цветным и/или сенсорным экраном. Полностью контролируемая работа котла обеспечивает максимальный уровень безопасности, значительную экономию топлива, высокий уровень комфорта.Контроллер позволяет также управлять оборудованием в системе отопления домом - насосами, смесительными клапанами, с учетом текущей уличной и комнатной температуры, что позволяет получить максимально комфортное отопление. В случае, требующем внимания Клиента, контроллер подаст звуковой сигнал (опция), отправит СМС (опция - GSM модуль) и передаст информацию на Ваше устройство Android или Apple (опция - Internet модуль).
В комплект поставки котла можно и включить более совершенные контроллеры, обладающие более широким диапазоном функций:
Удалённое управление котлом через Интернет или с помощью СМС
Модуль интернет управления позволяет легко и удобно управлять работой котла, а также узлами системы отопления через интернет. Также такой способ контроля обеспечивает максимальную уверенность в том, что в Вашем доме тепло, независимо от погоды за окном, и от того, где Вы сейчас находитесь.
Вы можете включить, выключить котел, изменить предпочитаемую температуру теплоносителя, настроить работу смешивающего клапана. В зависимости от Ваших предпочтений управление может производиться через интернет браузеры, приложения для Android, iPad или IPhone. Приложения работают на бесплатной основе. Интернет-модуль может быть подключен к сети Интернет как проводным, так и беспроводным (Wi-FI) способом. Для установки модуля вдали от источника сигнала Wi-Fi можно использовать внешнюю антенну. Устройство оснащено встроенной памятью, поэтому информация о работе котла не будет потеряна независимо от стабильности интернет-соединения.
Модуль GSM позволяет контролировать и управлять работой Вашего котла даже там, где нет сети Internet. Даже в случае со слабым сигналом, модуль позволяет установить внешнюю антенну для уверенного приема. Модуль совместим со всеми операторами связи, работает со стандартными СИМ-картами всех операторов связи. Устройство имеет 29 стандартных уведомлений об ошибках и уведомлениях, поддерживает до 4-х пользователей, а также позволяет удаленно менять основные параметры котла.
Безопасный доступ к модулю обеспечивается благодаря индивидуальному PIN - коду (паролю), который устанавливает пользователь. GSM модуль позволяет всегда быть уверенным в том, что Ваш котел в норме, потому что в случае каких либо событий Вы получите SMS.
Совершенный теплообменник: эффективное сжигание топлива = экономия Ваших денег
Котлы Heiztechnik имеют по-настоящему большую площадь поверхности теплообменника. Водяная рубашка расположена по всей протяженности пути дымовых газов: задняя, передняя и боковые стенки камеры сжигания, водонаполненные полки и поверхности теплообменника.
Сам теплообменник имеет максимально удобное для пользователя строение и расположение. Доступ к теплообменнику обеспечивается в верхней части котла через широкие дверцы, что позволяет произвести легкую и быструю чистку от золы. Кроме того, чистку котла можно производить даже во время его работы: при открытии дверок дымовые газы продолжают удаляться в дымоход, позволяя пользователю обслуживать котел, не останавливая процесс горения.
Надежность и безопасность - превыше всего
Котел изготовлен из жаропрочной котловой стали толщиной 5мм. Такая сталь имеет продолжительный срок службы - не менее 15 лет.
Котел имеет несколько ступеней защиты: пассивная и активная защита от обратного хода пламени и возгорания топлива в бункере, защита от перегрева, защита от заклинивания шнека, наличие дополнительной дублирующей системы пожаротушения (опция).
Надежность и безопасность котла подтверждается гарантией производителя:
10 лет - на целостность сварных швов, 6 лет - на герметичность теплообменника, 2 года - на автоматику.
Дополнительные опции - для максимально комфортного использования без обслуживания
- Интернет-модуль - дистанционное управление работой котла
Контроль и управление работой котла с компьютера, ноутбука, планшета или смартфона в любой точке мира: просмотр и изменение текущих параметров работы котла, мониторинг статистики изменения параметров котла и системы отопления, уведомления о сбое в работе по электронной почте. Для удаленного управления используются модули Internet и GSM доступа. Доступны приложения для Android иIPhone. - Чугунные колосники (опция, кроме 100 кВт) для сжигания различного твердого топлива в ручном режиме.
-
Увеличенный бункер - загрузка топлива до 1 раза в сезон
Котел может быть укомплектован увеличенным бункером. Возможные объемы бункера - 200, 400, 600, 1000, 3300, 4000 литров - позволяют обеспечить очень длительную работу автоматического котла на 1 загрузке топлива - вплоть до целого отопительного сезона! Увеличенный бункер может быть расположен как рядом с котлом, так и выведен в соседнее помещение с помощью удлиненного шнека.
-
Автоматическое золоудаление - вывод золы во внешний зольный ящик (опция)
Дополнительно установленный в нижней части котла шнек автоматически удалит всю золу с зольника котла во внешний зольный ящик, который может располагаться как внутри котельной, так и на удалении, например на улице. Такое решение позволит значительно сэкономить время пользователя, а также будет способствовать поддержанию чистоты в котельной.
-
Модульная котельная на базе автоматического угольного котла Heiztechnik
На базе любого из автоматических угольных котлов Heiztechnik возможно организовать модульную котельную. Такая котельная будет включать в себя все необходимое для организации комфортного и автономного отопления оборудование: автоматический котел с удобным бункером и системой автоподачи топлива, систему золоудаления, циркуляционные насосы, расширительный бак, запорную и контрольную арматуру, узел подмеса теплоносителя в обратную линию, дымоход, стабилизатор напряжения и др.
Такая котельная поставляется сразу в готовом виде и всё, что потребуется сделать для начала отопления: подвести к котельной трубы контуров отопления, горячего водоснабжения и кабель электропитания. Монтаж такой котельной занимает менее суток. Кроме того, модульная котельная Heiztechnik пригодна для транспортировки и может использоваться для отопления разных объектов.
Пример исполнения автоматического котла с сроком автономной работы 1 месяц.
(бункер 4000 л, автоматическое золоудаление, бункер золы 800 л уличный)
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
Диапазон мощности, кВт | 25…75 |
Производство | Россия, Польша |
Производитель | Heiztechnik |
Толщина стали, мм | 5 |
КПД, % | 90 |
Фракция угля | до 32 мм |
Вес | 698 кг |
Дист. управление | Опция: интернет-модуль, GSM-модуль |
Золоудаление автоматическое | Опция |
Авторозжиг | Нет |
Отапливаемая площадь | 750 кв. м. |
Емкость бункера | 600 л |
Гарантия, лет | 10 |
Срок службы, лет | 15 |
Максимальная мощность, кВт | 75 |
Основное топливо | Уголь, Пеллеты |
Резервное топливо | Дрова, Уголь |
Марка стали | 09Г2С |
Объем воды в котле | 140 л |
Максимальное давление, бар | 2 |
Диаметр дымохода, мм | 200 |
Диаметр патрубков подключения | G 2" |
Тип котла | Автоматический угольно-пеллетный |
Тип теплообменника | Горизонтальный, Трехходовой |
Тип горелки | Ретортная, Поворотная |
Глубина, мм | 870 |
Ширина, мм | 1580 |
Высота, мм | 1560 |
Габариты, Г*Ш*В, мм | 870 × 1580 × 1560 |
Цвет | белый, красный |
Самоочистка горелки | Да |
Время автономной работы | до 10 суток |
Технические характеристики автоматических угольных котлов Heiztechnik Q Eko
Параметр \ Модель котла | Q Eko 15 | Q Eko 25 | Q Eko 35 | Q Eko 45 | Q Eko 55 | Q Eko 65 | Q Eko 75 |
Диапазон мощности, кВт | 5...15 | 8...25 | 12...35 | 15...45 | 18...55 | 22...65 | 25...75 |
Отапливаемая площадь, м² | 70...200 | 100...320 | 100...420 | 150...520 | 150...630 | 200...730 | 300...900 |
Макс.рабочая температура, °C | 85 | ||||||
Объем водяной рубашки, л | 61 | 68 | 100 | 110 | 120 | 130 | 140 |
Диаметр подключения труб отопления, '' | 1 1/2 | 2 | |||||
Диаметр подключения дымохода, мм | 150 | 200 | |||||
Вес котла, кг | 358 | 397 | 478 | 500 | 634 | 677 | 692 |
Емкость стандартного бункера, л | 200 | 200 | 400 | 400 | 600 | 600 | 600 |
Возможный объем бункера, л | 400, 600, 1000, 3300, 4000 |
Схема и габаритные размеры котла Heiztechnik Q Eko
Параметр \ Модель котла | Q Eko 15 | Q Eko 25 | Q Eko 35 | Q Eko 45 | Q Eko 55 | Q Eko 65 | Q Eko 75 |
Ширина котла A | 54 | 54 | 70 | 70 | 70 | 70 | 70 |
Ширина бункера B | 58 | 58 | 52 | 52 | 88 | 88 | 88 |
Глубина котла C | 61 | 71 | 71 | 76 | 77 | 82 | 87 |
Высота котла D | 128 | 128 | 128 | 128 | 156 | 156 | 156 |
Высота до прямого патрубка E | 130 | 130 | 130 | 130 | 146 | 146 | 146 |
Высота до оси дымохода F | 111 | 111 | 111 | 111 | 125 | 125 | 125 |
Высота да обратного патрубка G | 54 | 54 | 54 | 54 | 57 | 57 | 57 |
Ширина топки H | 35 | 35 | 50 | 50 | 50 | 50 | 50 |
Высота топки I | 27 | 27 | 27 | 27 | 27 | 18 | 18 |
Глубина топки J | 38 | 48 | 48 | 53 | 52 | 57 | 62 |
Высота загрузочного отсека K | 26 | 26 | 26 | 26 | 25 | 25 | 25 |
Комплектация
Стандартная комплектация автоматического котла Heiztechnik Q Eko:
- Корпус котла
- Топливный бункер
- Система подачи топлива в комплекте с горелкой (3 вида на выбор), чугунной ретортой, шнеком, рассекателем пламени, электродвигателем, редуктором
- Вентилятор наддува
- Зольный лоток
- Комплект автоматики котла (базовая комплектация: контроллер HT Heiztechnik Logic-600)
- Комплект инструмента для чистки
- Инструкция по обслуживанию котла и гарантийная карта
- В комплектации "Трио" поставляется с системой термомеханической защиты от возгорания бункера "Страж"
Расширенная комплектация автоматического котла Heiztechnik Q Eko:
- Система автоматического золоудаления (рядом с котлом или в соседнее помещение / на улицу)
- Увеличенный бункер (до 6000л.)
- Комплект чугунных колосников (кроме 100 кВт)
- Интернет-модуль
- Удлиненный шнек для дистанционного расположения бункера
- Более совершенные контроллеры ( HT Heiztechnik Logic 700 или 700 Touch)
