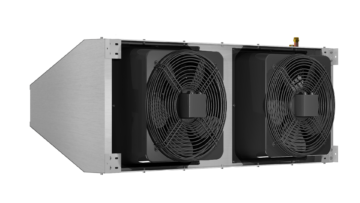

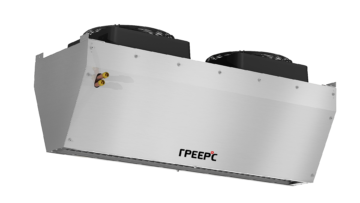

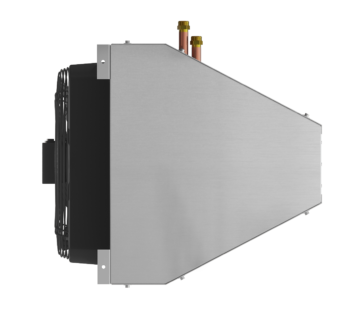

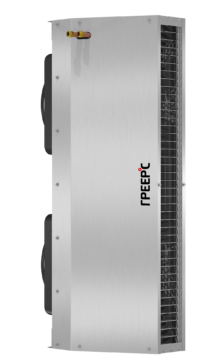

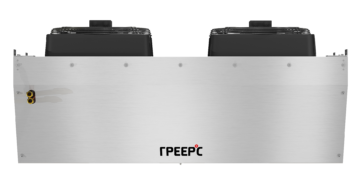

ГРЕЕРС ЗВП-М3-200В - Тепловая водяная завеса
Профессиональная консультацияБесплатный расчёт мощности котла и ежемесячных затрат на отопление
Техническая поддержкаСвоевременная техническая и информационная поддержка как в течение гарантийного срока, так и после него
Описание
Промышленные воздушные завесы в моноблочном корпусе ГРЕЕРС ЗВП-М (водяные) предназначены для защиты помещений от потери или неконтролируемого притока тепла.
Устанавливая их над дверным проемом, мы защищаем помещение от попадания холодного воздуха снаружи в зимний период или теплого воздуха в охлаждаемое помещение в летний период.
Воздушные завесы ГРЕЕРС ЗВП-М в стандартном исполнении оснащены трёхскоростным вентилятором и монтажными креплениями.
Преимущества:
Вариативность установки
Завесы ГРЕЕРС ЗВП-М можно монтировать вертикально и горизонтально, соединять друг с другом. Доступны завесы с водяным нагревателем и без нагрева; в двух размерах: 1,5 м и 2 м.
Экономия энергии
Воздушные завесы ГРЕЕРС ЗВП-М позволяют уменьшить теплопотери в отапливаемом помещении, благодаря чему достигается существенная экономия энергии.
Высокая эффективность
Благодаря конструктивным особенностям корпуса и трехскоростному двигателю завесы ГРЕЕРС ЗВП-М успешно применяются для защиты дверных проемов от 4 до 7,5 м
Надежность
Высококачественные комплектующие, современные технологии производства и строгий контроль качества гарантируют надежную работу воздушных завес ГРЕЕРС ЗВП-М.
ГРЕЕРС СОЗДАН, ЧТОБЫ РЕШИТЬ ВСЕ ВАШИ ЗАДАЧИ!
Рекомендации по монтажу
Завесы ЗВП-М оснащены комплектом крепежных держателей для горизонтального или вертикального монтажа. В обоих случаях оборудование крепится при помощи шпилек или дополнительных держателей (не входят в комплект поставки).
Порядок монтажа
Для установки завес используются монтажные шпильки М10 (8 шт. для одной завесы; 16 шт. для двух завес и т.д.) и крепежные держатели.
Соединение завес друг с другом происходит с помощью монтажных держателей, расположенных между двумя завесами.
Установка завес возможна как горизонтально, так и вертикально.
Рис. 1. Вертикальный монтаж завес
Рис. 2. Горизонтальный монтаж завес
* Крепежные элементы поставляются в комплекте.
Минимальные расстояния от задней части аппарата до ближайшей конструкции: 300 мм для ГРЕЕРС ЗВП-М1 и 400 мм для ГРЕЕРС ЗВП-М2.
Подключение воздушных завес
Для подключения завесы необходимо удалить крышку коробки крайнего вентилятора, ввести провод через сальник, затем подключить питание согласно схеме на задней части коробки.
Подключение остальных вентиляторов завесы выполнить через первый подключенный вентилятор.
Для подключения электрической завесы необходимо открыть крышку распределительной коробки, установленной на задней части завесы, ввести провод через сальник, подключить клеммы питания и управления согласно схеме в технической документации.
Схема подключения присоединительной коробки вентилятора к электросети
L-Hi – подключение (3 скорость);
L-Med – подключение (2 скорость);
L-Low – подключение (1 скорость);
N – нейтраль;
PE – заземление.
Таблица тепловой мощности ГРЕЕРС ЗВП-М3-200В
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
| Номинальная тепловая мощность | 68.2 кВт |
| Производство | Россия |
| Макс. длина струи воздуха | 9 м |
| Макс. объем воздуха | 3800/5870/7200 (м3/ч) |
| Материал корпуса | Металл |
| Питание | 230/50 |
| IP/Класс изоляции | 54/F |
| Макс. уровень акустического давления | 56/60/62 (дБ(A)) |
| Цвет корпуса | Серый |
| Модель | ЗВП-М1-150В | ЗВП-М1-200В | ЗВП-М2-150В | ЗВП-М2-200В | ЗВП-М3-150В | ЗВП-М1-200В | ||||||||||||
| Скорость (ступень) | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
| Производительность (м3 /ч) | 2700 | 3400 | 4100 | 3600 | 4400 | 5500 | 4000 | 4800 | 6150 | 5300 | 6500 | 8100 | 3800 | 5870 | 7200 | 5000 | 7800 | 9900 |
| Питание (В/Гц) | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | ||||||||||||
| Потребление тока (А) | 0,5 | 0,86 | 1,06 | 0,75 | 0,9 | 1,59 | 1,56 | 1,76 | 2,4 | 2,34 | 2,64 | 3,6 | 2,2 | 2,9 | 3,7 | 3,3 | 4,3 | 5,5 |
| Тепловая мощность (кВт)* | 35,2 | 49,8 | 44,3 | 62,2 | 68,2 | 89,3 | ||||||||||||
| Потребление мощности (Вт) | 96 | 136 | 230 | 144 | 204 | 345 | 340 | 400 | 520 | 510 | 600 | 780 | 460 | 640 | 860 | 690 | 960 | 1290 |
| IP / Класс защиты | 54/F | 54/F | 54/F | 54/F | 54/F | 54/F | ||||||||||||
| Максимальный уровень акустического давления (дБ(A))** | 42 | 47 | 52 | 52 | 57 | 62 | 47 | 52 | 57 | 54 | 59 | 64 | 56 | 60 | 62 | 60 | 62 | 65 |
| Макс. температура теплоносителя (o C) | 120 | 120 | 120 | 120 | 120 | 120 | ||||||||||||
| Макс. рабочее давление (МПа) | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | ||||||||||||
| Присоединительные патрубки (Ø) | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | ||||||||||||
| Макс. рабочая температура (o C) | 60 | 60 | 60 | 60 | 60 | 60 | ||||||||||||
| Макс. длина струи воздуха (м)*** | 4 | 4 | 7 | 7 | 9 | 9 | ||||||||||||
| Макс. скорость воздуха на выходе (м/с) | 6,3 | 6,3 | 9,5 | 9,5 | 10 | 10 | ||||||||||||
| Вес (кг) | 62 | 81 | 65 | 86 | 74 | 92 | ||||||||||||
* При максимальном потоке струи воздуха, температуре теплоносителя 90/70оС и температуре воздуха на входе в аппарат 0оС.
** Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на расстоянии 5 м от аппарата.
*** Длина струи изотермического воздуха при граничной скорости 3 м/с.
Комплектация
- Воздушная завеса;
- Монтажные элементы;
- Руководство пользователя.
