Hot Dragon Plus MA 150 - пеллетный котел
Описание

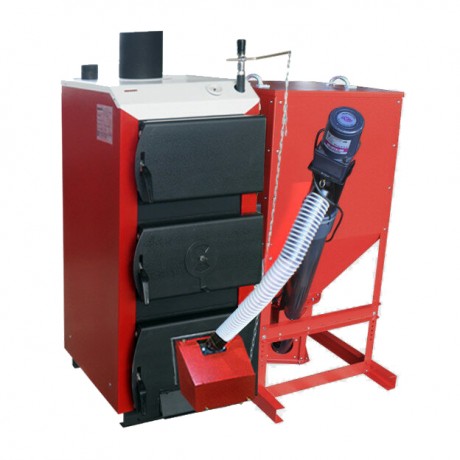

Пеллетный котел Dragon Plus MA - это пеллетный котел, представляющий собой "тандем" универсального твердотопливного котла Dragon Plus и пеллетной горелки РВ30/150ТА (Общемаш).

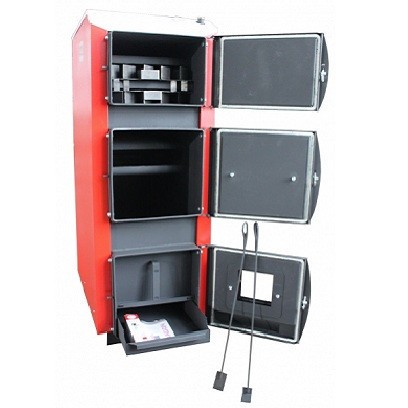

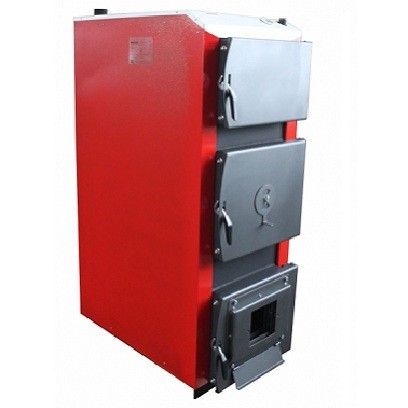

Это стальной комбинированный котел, способный работать в самых жестких условиях и на пеллетах низкого качества. Котел Dragon Plus MA является отличным решением для пользователей, которым требуется надежный котел для сжигания различных видов топлива в ручном и автоматическом режимах.
Автоматика котла самостоятельно контролирует процесс горения гранул, регулируя объем подаваемого топлива и воздуха в зависимости от тепловых потерь здания и количества потребляемой горячей воды.
КПД пеллетного котла до 94%. Работа ее полностью автоматизирована, поэтому постоянного присутствия обслуживающего персонала не требуется. Автоматика управляет работой самого котла, а также системой отопления и горячего водоснабжения всего здания. Дисплей наглядно демонстрирует режимы работы и позволяет оператору легко задавать нужные параметры. В пеллетных котлах DRAGON-Plus встроены авторозжиг и самоочистка горелки.
Конструкция теплообменника препятствует отложению нагара, что существенно сокращает время на обслуживание котла. В комплект поставки входит: котел, пеллетная горелка с блоком автоматики и шнеком, бункер с поворотным оголовком (может быть расположен как справа так и слева от котла), различного объема от 200 до 1700 л. в зависимости от мощности котла, что позволит котлу работать автономно от нескольких дней до нескольких месяцев. Срок службы котла до 20 лет. Гарантия на котел - 3 года, на пеллетную горелку - 1 год.

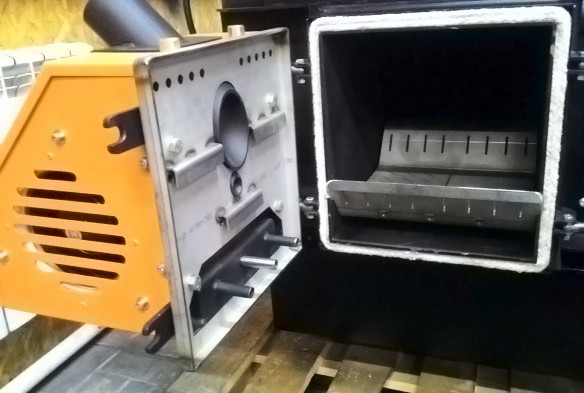

Промышленная пеллетная горелка РВ30/150ТА (Общемаш) предназначена для сжигания в автоматическом режиме древесных гранул (пеллет) диаметром 6...8 мм в твердотопливных котлах. Пеллетная горелка может быть установлена практически в любой твердотопливный котел или печь, тем самым превращая его в полноценный пеллетный котел.
Пеллетная горелка РВ отличается неприхотливостью к качеству топлива. Благодаря совершенной системе подвода первичного и вторичного воздуха, а также наличию встроенной системы автоматической пневмоочистки колосников, горелка эффективно производит сжигание пеллет низкого качества, а также агропеллет (в том числе использовать пеллетную горелку для сжигания пеллет из лузги овса, гречихи и др).

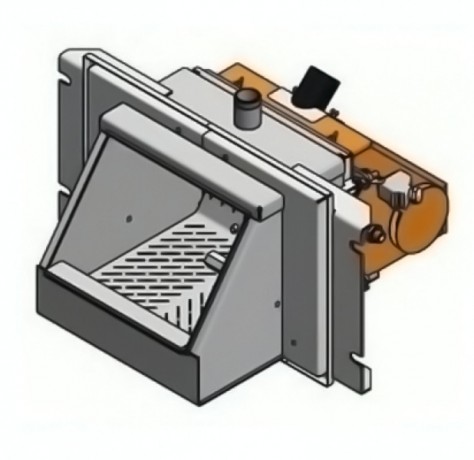

Пеллетная горелка РВ30/150 имеет водоохлаждаемый корпус, играющий роль дополнительной поверхности теплосъема, а также защищающий электронику горелки от температурного воздействия. Корпус горелки открывается на петлях, открывая доступ к колосникам горелки для удобной чистки.
Автоматика горелки обеспечивает следующий функционал:
- авторозжиг пеллет;
- автоматическое поддержание заданной температуры в системе отопления или в помещении (при использовании датчика комнатной температуры);
- возможность дистанционного управления посредством GSM/Wi-fi (включение, отключение, настройка и контроль работы горелки с помощью телефона, смартфона, планшета, компьютера);
- Работа горелки по календарному графику (поддержание разной температуры в зависимости от времени и дня);
- Управление насосом системы отопления и электрокотлом (например, возможен автоматический переход на электрокотел для пользования преимуществами ночного тарифа);
- Работа в режиме плавного подбора мощности («модуляции») – обеспечивает поддержание стабильной температуры в помещении и уменьшения расхода пеллет;
- Работа горелки в режиме «старт-стоп».
Алгоритм работы в этом режиме следующий: «включение горелки - достижение требуемой температуры - отключение - ожидание понижения температуры до заданного значения - включение (повторение цикла)».
Данный режим особо полезен при работе котла в межсезонье - поздней весной, летом или ранней осенью, когда теплопотери помещения меньше минимальной мощности горелки; а также летом – для обогрева контура ГВС. - Автоматический выход в рабочий режим после отключения электричества (независимо от того, продолжилось ли или полностью прекратилось горение за время отключения электричества).
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
Диапазон мощности, кВт | 45...150 |
Производство | Россия |
Производитель | Тепловек |
Толщина стали, мм | 5 |
КПД, % | 92 |
Вес | 1150 кг |
Самоочистка горелки | Да, автоматическая механическая |
Авторозжиг | Да |
Дист. управление | GSM/Wi-fi |
Отапливаемая площадь | 1500 кв. м. |
Емкость бункера | 0 л |
Гарантия, лет | 3 |
Срок службы, лет | 15 |
Максимальная мощность, кВт | 150 |
Основное топливо | Пеллеты |
Резервное топливо | Дрова, Уголь |
Марка стали | 09Г2С |
Объем воды в котле | 610 л |
Максимальное давление, бар | 1 |
Диаметр дымохода, мм | 273 |
Диаметр патрубков подключения | G 3" |
Тип котла | Автоматический пеллетный |
Тип теплообменника | Горизонтальный, Трехходовой |
Тип горелки | Факельная |
Глубина, мм | 1995 |
Ширина, мм | 875 |
Высота, мм | 1975 |
Габариты, Г*Ш*В, мм | 1995 × 875 × 1975 |
Цвет | красный |
Время автономной работы | 14 дней |
Технические характеристики котлов Dragon Plus MA:
Наименование параметра |
Dragon Plus 15 |
Dragon Plus 20 |
Dragon Plus 25 |
Dragon Plus 30 |
Dragon Plus 40 |
Dragon Plus 50 |
Dragon Plus 60 |
Dragon Plus 80 |
Dragon Plus 150 |
Dragon Plus 300 |
|
горелка |
Терминатор 15 |
Терминатор 36 |
Терминатор 75 |
Терминатор 150 |
Терминатор 300 |
||||||
Тепловая мощность горелки (регулируемая) кВт | 2...15 | 9...36 | 30...80 | 45...150 | 100...300 | ||||||
Напряжение питания, В | 220 | ||||||||||
Потребляемая электрическая мощность, Вт |
-на режиме розжига -325 -на рабочем режиме - 5...35 |
-на режиме розжига -700 -на рабочем режиме - 5...85 |
-на режиме розжига -700 -на рабочем режиме - 10..155 |
||||||||
Габариты горелки ВхШхД, мм | 294х220х474 | 305х254х565 | 305х254х565 | 220х242х711 | |||||||
Вес горелки, кг | 11 | 12 | 17 | 19 | 35 | ||||||
Габариты бункера
|
Ш,мм Д,мм В,мм |
572 872 1172 |
572 872 1610 |
1016 1016 1465 |
1016 1016 1970 |
1016 1016 2475 |
|||||
Вес бункера, кг | 35 | 47 | 75 | 95 | 135 | ||||||
Емкость бункера | 200 | 350 | 700 | 1200 | 1700 | ||||||
Вид используемого топлива: -основное топливо -резервное топливо |
- пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа, ?6...8 мм - дрова (влажность 20%), брикеты, уголь |
||||||||||
КПД (не менее), % - при работе на пеллетах - при работе на дровах и угле |
94 88 |
||||||||||
Объем воды в теплообменнике, л. | 56 | 65 | 71 | 87 | 104 | 128 | 141 | 165 | 820 | 820 | |
Максимальное допустимое рабочее давление, бар | 1,5 | ||||||||||
Размер патрубков подключения, «резьба» | G 2" | ||||||||||
Требуемый диаметр подключения дымохода, мм | 150 | 200 | |||||||||
Габаритные размеры котла |
Г,мм Ш,мм В,мм |
830 500 1350 |
870 500 1350 |
970 500 1350 |
1070 500 1350 |
1070 560 1350 |
1150 560 1450 |
1150 560 1610 |
1150 640 1615 |
1350 1330 2070
|
|
Масса котла (не более), кг | 211 | 225 | 253 | 284 | 308 | 348 | 408 | 450 | 900 | ||
Максимальная длина сжигаемых поленьев, мм | 450 | 500 | 600 | 700 | 1000 | ||||||
Назначенный срок службы | Не менее 15 лет |
Технические характеристики промышленных пеллетных горелок РВ:
Параметр | РВ20/100ТА | РВ30/150ТА | РВ40/200ТА |
Диапазон мощности горелки, кВт | 20...100 | 30...150 | 40...200 |
Вид топлива | Гранулы (пеллеты) ?6...8мм: древесные, агропеллеты (из лузги подсолнечника, из костры льна, из лузги овса), из торфа и др. | ||
Напряжение питания, В | 220 | ||
Потребляемая электрическая мощность, Вт | в режиме розжига - не более 600 Вт, в рабочем режиме - не более 100 Вт. |
||
Габариты горелки, ВхШхД, мм | 445х672х579 | 480х770х673 | 480х870х673 |
Вес горелки, кг | 46 | 65 | 66 |
Габариты бункера в сборе с блоком управления и податчиком пеллет ШхДхВ, мм | 907х1774х1662 | ||
Вес бункера в сборе с блоком управления и податчиком пеллет, кг | 70 | ||
Емкость бункера, л | 600 | ||
Давление сжатого воздуха для работы системы пневмоочистки, атм | 2,0…6,0 (зависит от зольности пеллет и химического состава золы) |
Комплектация
Комплект поставки:
- котёл;
- пеллетная горелка;
- блок управления пеллетной горелкой с цветным дисплеем;
- шнек для подачи подачи пеллет;
- пеллетный бункер;
- комплект турбулизаторов (повышает КПД котла до 94-95%, снижает температуру дымовых газов до 115 - 130 градусов);
- комплект для чистки котла.
