Hot Dragon Plus 10 - котел пеллетный автоматический
Описание
Dragon Plus - это пеллетный котел, способный работать в самых жестких условиях и на пеллетах низкого качества.
Конструкция котла

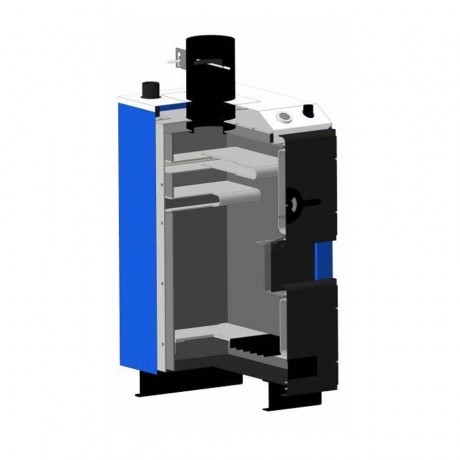

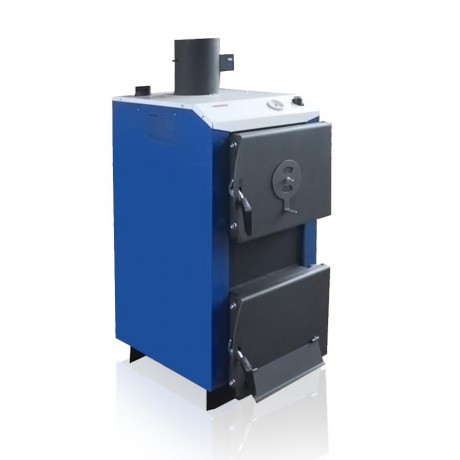

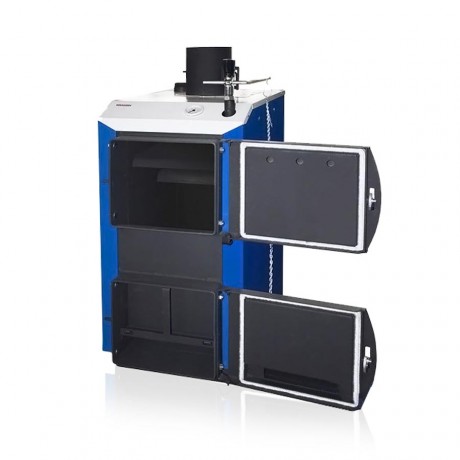

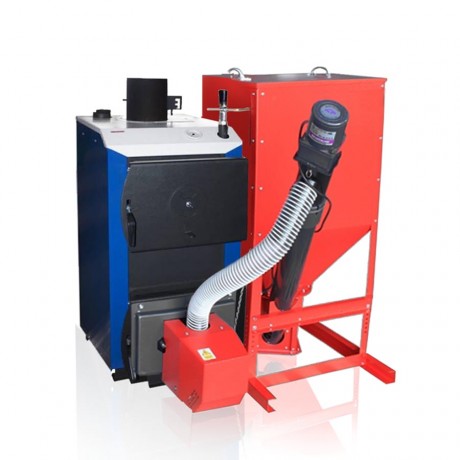

Dragon Plus 10 (mini) - это "тандем" твердотопливного котла Dragon-mini и автоматической пеллетной горелки «Терминатор». Котел имеет двухходовой плоскостной теплообменник, с достаточно большой площадью теплопередающих поверхностей. В котле имеются две дверцы - нижняя для начальной загрузки и удаления золы, верхняя для дозагрузки. Объем топки составляет 47 л, длина полена 45 см. На всех котлах установлена регулируемая заслонка вторичного воздуха на верхней дверце камеры сгорания, позволяющая осуществлять дожиг пиролизных газов, выделяющийся в процессе горения древесины.
Котлы выполнены из Качественной стали 09г2с – это низколегированная сталь выдерживающая влияние широкого диапазона температур в условиях многолетних нагрузок и различных деформаций, не теряя пластичности, что позволяет увеличить срок службы котла до 20 и более лет. Толщина применяемого металла 5 мм.
Топливо
Основным видом топлива для котлов Dragon Plus являются пеллеты. В базовой комплектации котел также позволяет сжигать дрова, уголь, опилки, торфяные брикеты.
Неприхотливая пеллетная горелка

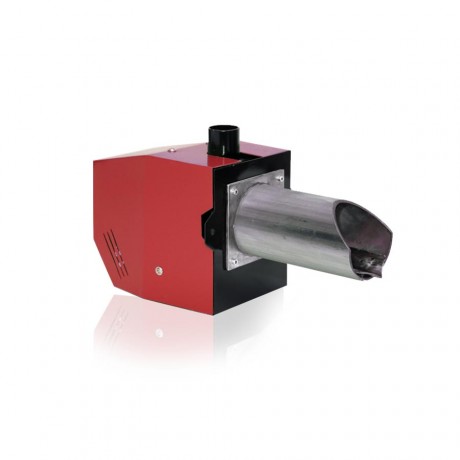

Котел Dragon Plus оснащен пеллетной горелкой «Терминатор». Это автоматическая горелка факельного типа с уникальным механизмом самоочистки колосников. Подвижный механизм (так называемый "чистик") перемешивает порцию горящих пеллет, способствуя полному сгоранию топлива и удалению золы, тем самым решая распространенную проблему "спекания" низкокачественных древесных пеллет или агропеллет. Благодаря такому механизму пеллетная горелка «Терминатор» подходит для пеллет из лузги подсолнечника, овса, гречихи, агропеллет и низкокачественных древесных пеллет. Горелка обладает высокими экологическими показателями, низкой эмиссией дымовых газов и низким энергопотреблением.
Преимущества и функционал горелки «Терминатор»:
- Авторозжиг;
- Регулирование пламени с автоматическим подбором мощности, по температуре теплоносителя и дымовых газов;
- Низкая тепловая инерция;
- Низкое потребление энергии;
- Контроль температуры корпуса горелки для достижения максимального уровня безопасности;
- Режим «Волна», позволяющий избежать хлопков в топке котла при запуске;
- AUTOSTART при потере напряжения;
- Сохранение текущих настроек режима работы;
- Сокращение выбросов газа CO - до уровня 200 ppm;
- Автоматическая функция механической очистки колосников.
Высокая автоматизация и безопасность процесса горения

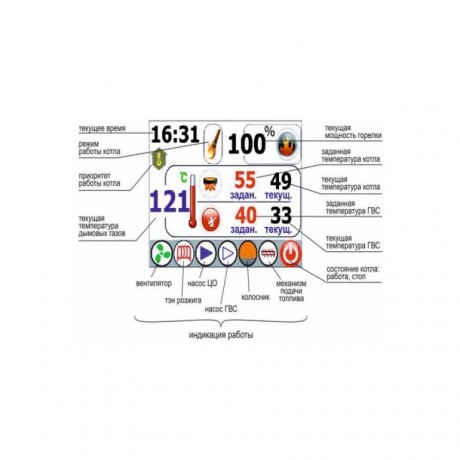

Работа котла полностью автоматизирована, поэтому постоянного присутствия обслуживающего персонала не требуется. Автоматика самостоятельно контролирует процесс горения, регулируя объем подаваемого топлива и воздуха в зависимости от тепловых потерь здания и количества потребляемой горячей воды. Автоматика управляет не только работой самого котла, а также системой отопления и горячего водоснабжения всего здания. Дисплей наглядно демонстрирует режимы работы и позволяет оператору легко задавать нужные параметры. В пеллетных котлах Dragon Plus встроены функции авторозжига и самоочистки горелки. Регулятор тяги обеспечивает постоянную температуру в контуре отопления при работе котла. Термометр, установленный на панели котла, позволяет следить за температурой воды в контуре отопления. Конструкция теплообменника препятствует отложению нагара, что существенно сокращает время на обслуживание котла. Обслуживание можно проводить во время работы котла. В целях безопасности удаления золы на всех котлах перед колосниками установлена заглушка-отбойник для предотвращения выпадения из котла горящих углей, которая при необходимости легко снимается.
Гарантия
Как я могу вернуть (обменять) товар?
Возврат и обмен товара производится в течение 14 дней после покупки. Товар, не подошедший по цвету или размеру, можно обменять на аналогичный, главное условие - сохранение ярлыков и товарного вида, а также наличие чека. Возврат товара возможен самостоятельно, либо через нашу службу доставки.
Я обнаружил повреждение после приемки товара
Товар ненадлежащего качества подлежит замене в течение 7 дней. При наличии видимых механических повреждений, обнаруженных после приемки товара, Вам необходимо выслать фотографии поврежденного товара на почту office@teplohorosho.ru. Каждый случай тщательно разбирается Службой Контроля Качества.
Как отремонтировать товар если гарантия закончилась?
Если товар сломался после окончания гарантийного срока Вы можете обратиться в нашу службу контроля качества на бесплатную линию 8 (800) 222-35-95. Мы имеем договоренности с сервисными центрами по постгарантийному ремонту.
Что делать, если я потерял гарантийный талон?
Обратитесь в Службу Контроля Качества на бесплатную линию 8 (800) 222-35-95, мы предоставим Вам дубликат, либо поспособствуем ремонту без талона.
Что нужно проверить при получении заказа?
Проверьте соответствие маркировки заказанного товара в чеке и на самой коробке, а также убедитесь в отсутствии видимых механических повреждений коробки или самого товара.
Товар сломался до окончания гарантийного срока
Для ремонта товара вы можете обратиться в сервисный центр, контакты которого указаны в гарантийном талоне. Если проведение гарантийного ремонта в установленный срок невозможно, товар подлежит замене.
Как узнать адрес сервисного центра в моем городе?
К каждому товару прилагается гарантийный талон, в котором указаны сроки действия гарантии и контакты авторизованных сервисных центров производителя. Вы также можете обратиться в нашу службу контроля качества 8 (800) 222-35-95, чтобы узнать адрес ближайшего сервисного центра.
Характеристики
Диапазон мощности, кВт | 2...10 |
Производство | Россия |
Производитель | Тепловек |
Толщина стали, мм | 5 |
КПД, % | 92 |
Вес | 164 кг |
Самоочистка горелки | Да, автоматическая механическая |
Авторозжиг | Да |
Дист. управление | Wi-Fi |
Отапливаемая площадь | 100 кв. м. |
Емкость бункера | 0 л |
Гарантия, лет | 3 |
Срок службы, лет | 15 |
Максимальная мощность, кВт | 10 |
Основное топливо | Пеллеты |
Резервное топливо | Дрова, Уголь |
Марка стали | 09Г2С |
Объем воды в котле | 46 л |
Максимальное давление, бар | 1 |
Диаметр дымохода, мм | 159 |
Диаметр патрубков подключения | G 2" |
Тип котла | Автоматический пеллетный |
Тип теплообменника | Горизонтальный, Трехходовой |
Тип горелки | Факельная |
Глубина, мм | 790 |
Ширина, мм | 450 |
Высота, мм | 1180 |
Габариты, Г*Ш*В, мм | 790 × 450 × 1180 |
Цвет | красный |
Время автономной работы | 14 дней |
Технические характеристики котлов Dragon Plus:
Наименование параметра |
Dragon Plus 15 |
Dragon Plus 20 |
Dragon Plus 25 |
Dragon Plus 30 |
Dragon Plus 40 |
Dragon Plus 50 |
Dragon Plus 60 |
Dragon Plus 80 |
Dragon Plus 150 |
Dragon Plus 300 |
|
Пеллетная горелка | Терминатор 15 |
Терминатор 36 |
Терминатор 75 |
Терминатор 150 |
Терминатор 300 |
||||||
Тепловая мощность горелки (регулируемая) кВт | 2...15 | 9...36 | 30...80 | 45...150 | 100...300 | ||||||
Напряжение питания, В | 220 | ||||||||||
Потребляемая электрическая мощность, Вт |
-на режиме розжига -325 -на рабочем режиме - 5...35 |
-на режиме розжига -700 -на рабочем режиме - 5...85 |
-на режиме розжига -700 -на рабочем режиме - 10..155 |
||||||||
Габариты горелки ВхШхД, мм | 294х220х474 | 305х254х565 | 305х254х565 | 220х242х711 | |||||||
Вес горелки, кг | 11 | 12 | 17 | 19 | 35 | ||||||
Габариты бункера
|
Ш,мм Д,мм В,мм |
572 872 1172 |
572 872 1610 |
1016 1016 1465 |
1016 1016 1970 |
1016 1016 2475 |
|||||
Вес бункера, кг | 35 | 47 | 75 | 95 | 135 | ||||||
Емкость бункера | 200 | 350 | 700 | 1200 | 1700 | ||||||
Вид используемого топлива: -основное топливо -резервное топливо |
- пеллеты древесные, из лузги подсолнечника, из костры льна, из торфа, ?6...8 мм - дрова (влажность 20%), брикеты, уголь |
||||||||||
КПД (не менее), % - при работе на пеллетах - при работе на дровах и угле |
94 88 |
||||||||||
Объем воды в теплообменнике, л. | 56 | 65 | 71 | 87 | 104 | 128 | 141 | 165 | 820 | 820 | |
Максимальное допустимое рабочее давление, бар | 1,5 | ||||||||||
Размер патрубков подключения, «резьба» | G 2" | ||||||||||
Требуемый диаметр подключения дымохода, мм | 150 | 200 | |||||||||
Габаритные размеры котла |
Г,мм Ш,мм В,мм |
830 500 1350 |
870 500 1350 |
970 500 1350 |
1070 500 1350 |
1070 560 1350 |
1150 560 1450 |
1150 560 1610 |
1150 640 1615 |
1350 1330 2070
|
|
Масса котла (не более), кг | 211 | 225 | 253 | 284 | 308 | 348 | 408 | 450 | 900 | ||
Максимальная длина сжигаемых поленьев, мм | 450 | 500 | 600 | 700 | 1000 | ||||||
Назначенный срок службы | Не менее 15 лет |
Комплектация
- Котёл;
- Пеллетная горелка;

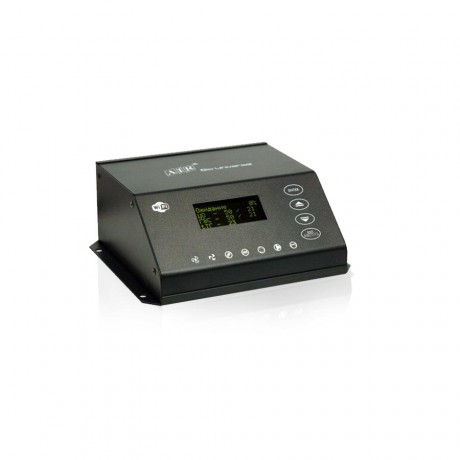

- Блок управления пеллетной горелкой с цветным дисплеем;
- Шнек для подачи подачи пеллет;
- Пеллетный бункер;
- Комплект турбулизаторов (повышает КПД котла до 94-95%, снижает температуру дымовых газов до 115 - 130 градусов);
- Комплект для чистки котла.
